CVM 144 - Трехфазный щитовой анализатор качества электроэнергии
Главная → Каталог → Анализаторы электроэнергии → Анализатор параметров электрической сети

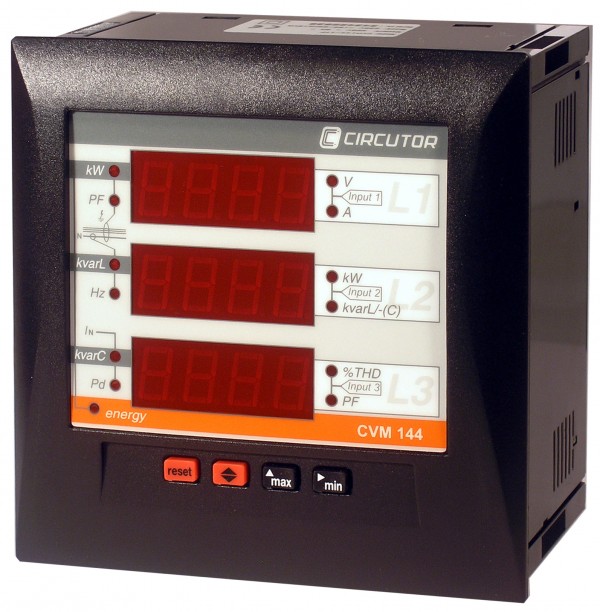

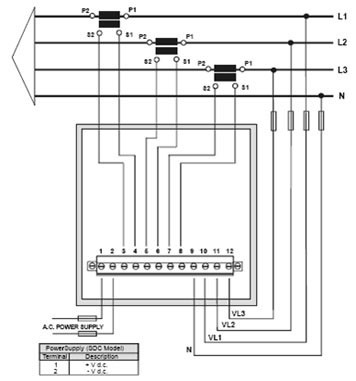

Трехфазный щитовой анализатор качества электроэнергии CVM 144 CIRCUTOR монтируется на распределительные щитки, предназначен для измерения, вычисления и отображения основных электрических параметров трехфазных промышленных электросетей.
CVM 144 оснащен функцией конвертера с аналоговым выходом 0/4...20 мА, а так же способен хранить максимальные и минимальные значения контроллируемой величины.
Обозначения: •: индикация и передача ••: передача
CVM 144 оснащен функцией конвертера с аналоговым выходом 0/4...20 мА, а так же способен хранить максимальные и минимальные значения контроллируемой величины.
- Измерение тока .../5A.
- Протокол: Modbus RTU, Modbus TCP, Johnson Controls.
- Интерфейс: RS-232, RS-485. Ethernet.
- Дополнительные внешние модули.
- ITF технология: галаванически изолированный вход, в зависимости от модели.
- Функция максиметра: (A/A III/ кВт III/кВ*А III).
- Изменяемые диапазоны измерений (110, 520, 866 В).
- Индикация некорректного подключения (LED индикатор).
Серия электроанализаторов CVM 144 - на панели 144x144 - питание 230 В AC (с возможностью расширения) |
|||||
Тип |
Код | Изоли- рованный Вход |
Гармоники | Протокол | Интерфейс |
CVM 144 | M50600 | ||||
CVM144-ITF | M50700 | Есть | |||
CVM 144-ITF-HAR | M50A60 | Есть | U и I (до 31) | ||
CVM 144-ITF-Ethernet-TCP | M50790 | Есть | Modbus RTU | Ethernet | |
CVM 144-ITF Profibus |
M50730 | Есть | Profibus/DP | RS-485 | |
CVM 144-ITF-N2-C2 |
M50C10 | Есть | Metasys N2 |
RS-485 |
Серия электроанализаторов CVM 144 - на панели 144x144 - питание 230 В AC (полные комплектации с ITF входом и 2 релейными выходами) |
||||||
Тип |
Код | Ток утечки/ нейтраль |
Аналоговый вход |
Аналоговый выход |
Протокол | Интерфейс |
CVM 144-ITF RS485-C2 |
M50710 | Modbus/RTU | RS-485 | |||
CVM144-ITF RS485-C2-A4O |
M50A14 | 4 | Modbus/RTU | RS-485 | ||
CVM 144-ITF RS485-C2-A2I/2O | M50A18 | 2 | 2 |
Modbus/RTU | RS-485 | |
CVM 144-ITF-Ethernet-C2-A2I/2O-TCP | M50A98 | 2 |
2 | Modbus/RTU | Ethernet | |
CVM 144-ITF Profibus-C2-Currents |
M50741 | Есть | Profibus/DP | RS-485 | ||
CVM 144-ITF N2-C2-Currents |
M50C11 | Есть | |
Metasys N2 | RS-485 |
Серия электроанализаторов CVM 144 - на панели 144x144 - питание 230 В AC (сменные модули для оборудования с возможностью расширения) |
||||||
Тип |
Код | Ток утечки/ нейтраль |
Аналоговый вход |
Аналоговый выход |
Протокол | Интерфейс |
Модуль CVM 144 C2-Toks | M51001 | Есть |
2 | |||
Модуль CVM 144 RS485-C2 | M51010 | 2 | Modbus/RTU | RS-485 | ||
Модуль CVM 144 RS485-C2-Toks | M51011 | Есть | 2 |
Modbus/RTU | RS-485 |
PM175 - Анализатор электроэнергии
Технические характеристики: измеритель параметров электроэнергии CVM 144 |
|||||
Измеряемые параметры |
Обозначение |
L1 | L2 |
L3 |
III |
Фазное напряжение |
V |
• |
• | • |
|
Междуфазное напряжение |
V | • | • | • |
|
Ток | A |
• | • | • | •• |
Частота |
Hz | • | |||
Активная мощность | kW | • |
• | • | • |
Индуктивная реактивная мощность | kvarL | • | • |
• |
• |
Емкостная реактивная мощность | kvarC |
• | • |
• |
• |
Полная мощность | kVA | • | • |
• |
• |
Коэффициент мощности | PF | • |
• | • | • |
Cos |
Cos φ | •• | |||
Максимальное потребление | Pd | • |
• |
• |
• |
Ток нейтрали | IN | • | • | • | • |
Суммарный коэффициент гармонических искажений напряжения | % THD -V |
• | • |
• |
|
Суммарный коэффициент гармонических искажений тока | % THD -A |
• | • | • |
|
kWh (потребляемая и вырабатываемая энергия) | W•h |
• |
|||
kvarh.L (потребляемая и вырабатываемая энергия) | W•h | • | |||
kvarh.C (потребляемая и вырабатываемая энергия) | W•h |
• | |||
kVAh (потребляемая и вырабатываемая энергия) | W•h | • | |||
Индивидуальное содержание гармонических токов (до 31-й гармоники) |
•• | •• | •• | ||
Аналоговые входы | •• | •• | •• | •• | |
Ток утечки на землю (остаточный) | • | • | • | • |
