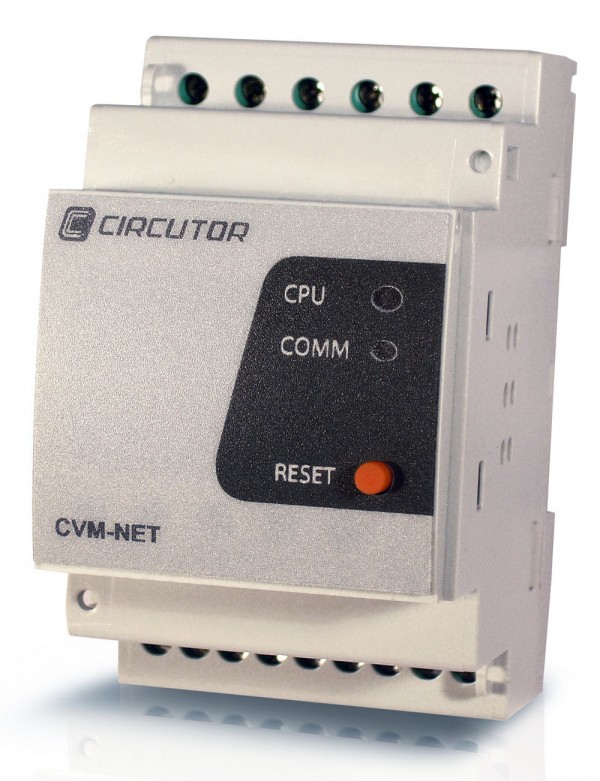

Трехфазный анализатор качества электроэнергии CVM NET CIRCUTOR с креплением на DIN рейку предназначен для мониторинга основных параметров трехфазных промышленных электросетей.
Анализатор качества электроэнергии CVM NET не оборудован дисплеем, регистрируемые параметры передаются с датчика по RS-485 интерфейсу на компьютер или контроллер. Возможность проведения замеров в 4 квадрантах.
CVM NET поддерживает протокол передачи данных Modbus/RTU (RS-485) и совмести со специализированным программным обеспечением PowerStudio, с помощью которого выполняется настройка датчика. Устройство оборудовано двумя цифровыми выходами.

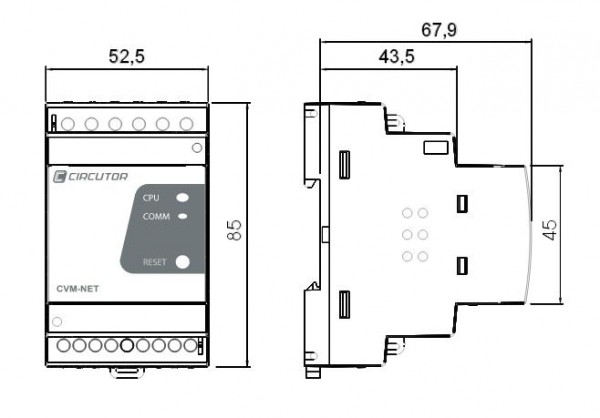

CVM NET обладает небольшими размерами 85 x 52 x 70 mm. На корпусе устройства расположена единственная кнопка, с помощью которой можно перезагрузить датчик или вернуть заводские настройки.
- Формат устройства - 3 DIN модуля.
- 72х72 мм габариты с адаптером передней панели.

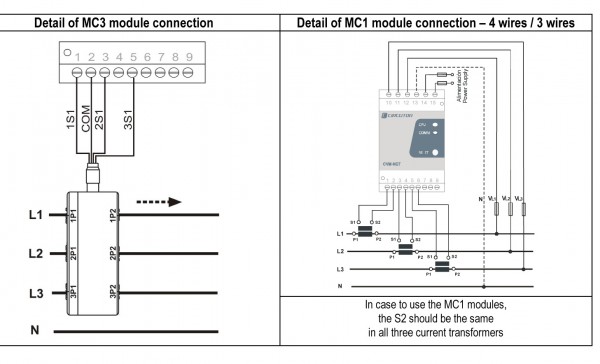

- Мониторинг параметров тока с помощью внешних преобразователей .../5.
- Возможность проведения замеров в сетях низкого и среднего напряжения.
- Интерфейс RS-485 (Modbus RTU).
- Совместимость с с PowerStudio/ PSS/ PSSDeluxe.
- 2 программируемых цифровых выходов.
- Универсальное питание ../250 мА.
| Электроанализаторы CVM NET - на DIN рейку, 3 модуля без дисплея - питание и мониторинг 230 В AC | ||||||
| Тип |
Код | Изолированный вход |
Цифровой выход |
Гармоники | Протокол | Интерфейс |
| CVM NET ITF-RS485-C2 | M54B21 | Есть | 2 | - | Modbus/RTU | RS-485 |
| CVM NET-MC-ITF-RS485-C2 |
M54B31 | Есть |
2 | - | Modbus/RTU | RS-485 |
| Технические характеристики: измеритель параметров электроэнергии CVM-NET |
|
| Параметры сети питания | Значение |
| Однофазное электропитание | 230 В АС |
| Потребление электроэнергии |
3.0 ВА |
| Частота тока | 50/60 Гц |
| Параметры сети мониторинга | Значение |
| Фазное напряжение | 300 В АС до 520 В АС |
| Частота тока | 45/65 Гц |
| Номинальный ток | 5A или 250мА |
| Параметры транзисторного выхода | Значение |
| Тип | Оптоизолированный транзистор NPN |
| Максимальное рабочее напряжение | 24 В DC |
| Максимальный ток | 50 мА |
| Максимальная частота | 5Гц (импульсов/с) |
| Длительность импульса | 100 мс (настраиваемое значение) |
| Передача данных | Значение |
| Интерфейс | RS-485(A/B/C) |
| Протокол | Modbus/RTU |
| Скорость | 1200/2400/4800/9600/19200 bps |
| Длина | 8 |
| Четность | без четности/четн./нечетн. |
| Бит четности | 1/2 |
| Параметры среды | Значение |
| Рабочая температура | -10°C до +50°C |
| Степень защиты | IP |
| Влажность | 5% до 95% |
| Максимальная высота установки | 2000м |
| Монтаж | Значение |
| Измерительный модуль | На DIN рейку |
| Число модулей | 3 |
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
- CVM_NET_manual.pdf 452 КB
- CVM_NET_install_guide.pdf 61.7 КB
- CVM_NET_Catalog.pdf 515.4 КB
