MP3/MP4 - Анализаторы качества электроэнергии прямого подключения
Главная → Каталог → Анализаторы электроэнергии → Анализатор параметров электрической сети
Устройства серии MP предназначены для мониторинга параметров электросети, а также выполняют функцию реле защиты от утечек. Оборудованы преобразователями измерений.

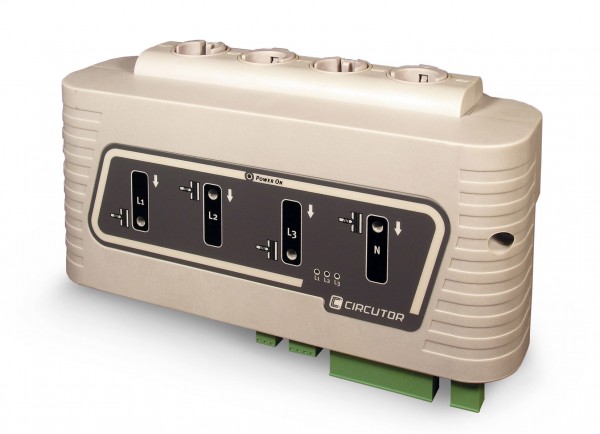

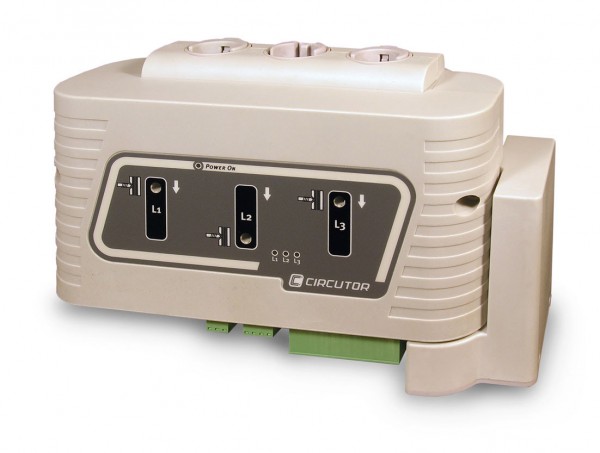

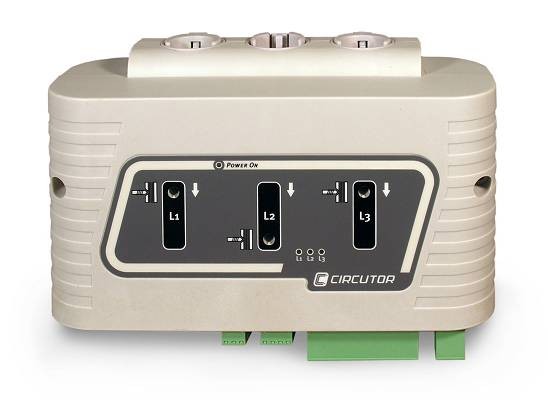

Анализатор качества электроэнергии серии MP поддерживают протокл передачи RS 485 Modbus/RTU, обладают 2 цифровыми входами и 2 релейными выходами, а также опциональным цидкокристаллическим дисплеем. Устройство совместимо с программным обеспечением для мониторинга электросети Power Studio.
MP3/MP4 сочетают в себе устройства мониторинга сети, реле защиты от утечек и преобразователь измерений.
Обозначение: • - отображение на экране и передача по каналу связи; •• - передача по каналу связи.
Анализатор качества электроэнергии серии MP поддерживают протокл передачи RS 485 Modbus/RTU, обладают 2 цифровыми входами и 2 релейными выходами, а также опциональным цидкокристаллическим дисплеем. Устройство совместимо с программным обеспечением для мониторинга электросети Power Studio.
- Протокол RS0485 ModbusRTU.
- Опционально жидкокристаллический дисплей.
- 2 цифровых входа.
- 2 релейных выхода.
- 2 импульсных выхода.
- Проводник 120-185 мм без адаптера и 35-95 мм с адаптером.
- Опционально 2 дополнительных релейных выхода.
- Опционально 1 дополнительный аналоговый выход.
- Совместимость с PowerStudio.
| Серия электроанализаторов MP - с прямым подключением для 250/400 А переключателей | |||||||
| Тип |
Код | Ток | Монтаж | Напряжение питания |
Вход/Выход |
Габариты | Протокол |
| MP3-250-P |
M54A4300A | 250 А |
3 контакта |
24 В DC |
2 | 125 х 87 х 132 | RS-485 |
| MP4-250-P | M5494300A | 250 А |
4 контакта | 24 В DC | 2 | 160 х 87 х 132 | RS-485 |
| MP3-400-P | M54A2300A | 400 А |
3 контакта | 24 В DC | 2 | 209 х 91 х 132 | RS-485 |
| MP4-400-P | M5492300A | 400 А |
4 контакта | 24 В DC | 2 | 251 х 91 х 132 | RS-485 |
| Дополнительное оборудование для анализаторов параметров электросети серии MP | ||
| Тип |
Код | Подробности |
| В-MP |
M54A01 | 96 х 96 мм дисплей |
| PS-MP-24Vcc | M54A02 | 230 В АС/ 24 В ВС источник питания |
| PS-MP25-24Vcc | M54A04 | 240 W, 24 В ВС / 230 В АС источник питания с возможность подключения до 25 устройств |
| Технические характеристики: измеритель параметров электроэнергии CVM-BD |
|||||
| Измеряемые параметры |
Обозначение |
L1 | L2 |
L3 |
III |
| Фазное напряжение |
V |
• |
• | • |
|
| Междуфазное напряжение |
V | ||||
| Ток | A |
• | • | • | |
| Частота |
Hz | • | • | • | |
| Активная мощность | kW | • | • |
• |
• |
| Индуктивная реактивная мощность | kvarL | • | • |
• |
• |
| Емкостная реактивная мощность | kvarC |
• | • |
• |
• |
| Полная мощность | kVA | • | • |
• |
• |
| Коэффициент мощности | PF | • |
• | • | • |
| Cos φ | Cos φ | ||||
| Максимальное потребление | Pd | • | |||
| Ток нейтрали | IN | |
|||
| Суммарный коэффициент гармонических искажений напряжения | % THD -V |
||||
| Суммарный коэффициент гармонических искажений тока | % THD -A |
|
|||
| kWh (потребляемая и вырабатываемая энергия) | W•h |
• |
|||
| kvarh.L (потребляемая и вырабатываемая энергия) | W•h | • | • | • | • |
| kvarh.C (потребляемая и вырабатываемая энергия) | W•h |
• | • | • |
• |
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
- MP_Catalog.pdf 444.2 КB
