Shark 200 (V4) - Многофункциональный измеритель электрической энергии и мощности

Главная → Каталог → Измерители электрических параметров
Shark 200 (V4) - Многофункциональный измеритель электрической энергии и мощности Shark 200 (V4) - Многофункциональный измеритель электрической энергии и мощностиShark 200 (V4) - Многофункциональный измеритель электрической энергии и мощности
Артикул: Shark 200 (V4)
Заказать
Многофункциональный измеритель электрических параметров Shark 200 (V4) со встроенной памятью, гармоническим анализом до 40 порядка и функциями контроля и управления. Внесен в Государственный реестр СИ РФ. В комплект входит программное обеспечение контроля и анализа потребления электроэнергии для измерительных приборов - Communicator EXT.

Два порта Ethernet, совместимых с протоколом Modbus TCP/IP DNP 3.0 TCP/IP и протоколом МЭК 61850.

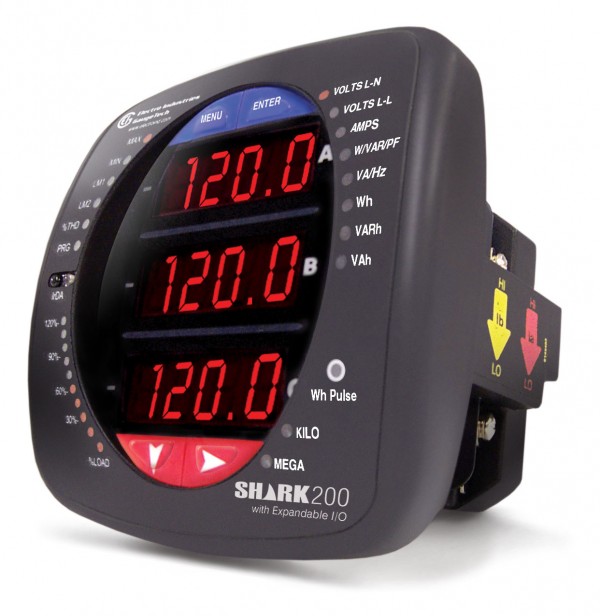

Shark 200 (V4) - это сверхкомпактный прибор для измерения электроэнергии, являющийся оптимальным решением для организации высокоточного коммерческого учета. Прибор оснащен дисплеем, встроенной памятью, выполняет функции записи и архивирования данных. Версия V4 поддерживает функции ограничения и управления.


Области применения:



  • Электрические сети.
  • Генерирующие компании.
  • Промышленные предприятия.
  • Коммунальное хозяйство.
  • Биллинговые системы.
  • Обособленные (частные и муниципальные предприятия).
  • Центры анализа качества электроэнергии.
  • Регистрация нарушений нормальных режимов работы.
  • Замена аналоговых приборов.



Основные характеристики:



  • Коммерческое измерение мощности и электроэнергии с точностью 0,2%.
  • Соответствие ГОСТ Р 52323-2005 (точность 0,2%).
  • Многофункциональные измерения.
  • 3-строчный светодиодный дисплей с диагональю 14 мм.
  • Аналоговая шкала текущей нагрузки в % от номинальной.
  • Протоколы MODBUS и DNP 3.0 через интерфейс RS485.
  • Два порта Ethernet, совместимых с протоколом Modbus TCP/IP DNP 3.0 TCP/IP и протоколом МЭК 61850.
  • ИК-порт для передачи данных и настройки прибора.
  • Малые габариты.
  • Монтаж прибора на панелях стандартов.

Журналы регистрации:

  • Журнал событий. Регистрация до 64-х параметров, 3 настраиваемых журнала событий.
  • Системный журнал событий. Регистрация сброса зарегистрированных значений нагрузки, сброса накопленной энергии, очистки журнала, чтения журналов, включения прибора, авторизации, программного изменения настроек.
  • Журнал смены состояний входов/выходов. Регистрация с меткой времени состояний всех релейных выходов и дискретных входов; до 2048 событий.
  • Журнал тревог. Регистрация значений и длительности событий с меткой времени; до 2048 событий.


Shark 200 (V4) обеспечивает гармонический анализ до 40-го порядка для всех токов и напряжений в режиме реального времени. Использование сохраненных форм кривых токов и напряжений, позволяет провести анализ до 255-й гармоники.


Функциональные возможности в зависимости от V - версии
V1
V2
V3
 V4
 V5
V6
Многофункциональные измерения с модулями расширения
 ●  ●

2 Мб для регистрации данных
 ●  ●


3 Мб для регистрации данных





4 Мб для регистрации данных




Гармонический анализ





Функции контроля и регистрации кратковременных событий






Регистрация осциллограмм (77 значений за период сигнала)





Регистрация осциллограмм (614 значений за период сигнала)






Версия устройства V1 может использоваться только как многофункциональный измерительный прибор. V2 дополнительно поддерживает 2 Мб памяти. Версия V3 отличается от V2 возможностью расчета суммарного коэффициента нелинейных искажений. V4 отличается от V3 дополнительными функциями контроля и регистрации кратковременных событий. Версия устройства V5 располагает 3 Мб флэш - памяти и механизмом записи формы сигнала с частотой 77 отсчетов за период. Версия устройства V6 обладает максимальным объемом памяти в 4 Мб и может вести запись формы сигналов с частотой в 614 отсчетов.

Точность замеров Shark 200 (V4)
Измеряемые параметры
Точность измерения, %
Отображаемый диапазон
Фазное напряжение
0,1 %
0 - 9999, в В или кВ
Линейное напряжение
 0,1 % 0 - 9999, в В или кВ
Ток
 0,1 % 0 - 9999, в А или кА
Активная мощность
 0,2 % 0 - 9999, в Вт, кВт или МВт
Активная энергия 0,2 % Программируется, от 5 до 8 цифр
Реактивная мощность
 0,2 % 0 - 9999, в вар, квар или Мвар
Реактивная энергия
 0,2 % Программируется, от 5 до 8 цифр
Полная мощность
 0,2 % 0 - 9999, в В*А, кВ*А, МВ*А
Полная энергия
 0,2 % Программируется, от 5 до 8 цифр
 Cos φ  0,2 % От ±0,5 до ±1,0
Частота  ±0,3 Гц От 45 до 65 Гц
Коэффициент гармоник
 ±0,2 % От 0 % до 99,99 %
Относительная нагрузка
 ±0,1 Сегмент
От 0,005 до 6 А

Shark 200 (V4) имеет 2 Мбайта флэш-памяти для хранения истории измеренных значений, состояний входов/выходов, регистрации нарушений установленных пределов параметров и последовательности событий.

Shark 200 (V4) имеет два независимых коммуникационных порта с расширенными возможностями. Порт RS485 - обеспечивает связь по протоколам MODBUS RTU/ASCII или DNP 3.0 со скоростями от 9600 до 57600 кБит/с. Импульсный выход - дополнительно к порту RS485, измеритель содержит импульсные выходы для учета электроэнергии. Shark 200 также имеет оптический ИК-порт, позволяющий выполнять настройку прибора с помощью портативного компьютера (ноутбука).

Технические характеристики: измеритель параметров электроэнергии Shark 200
Входы напряжения
Параметр
Значение
Фазное напряжение
20...576 В
Линейное напряжение
0...721 В
Универсальные входы
есть
Перегрузочная способность входов
IEEC C37.90.1
Коэффициент трансформации ТН
любой
Поддержка 2-х, 3-х, 4-х проводных схем типа "звезда" и "треугольник"
есть
Потребляемая мощность
0,014 Вт (120В)
Токовые входы
 Параметр Значение
Класс 1:
(от 0,005 до 11А, номинал 5А)
Класс 2:
(от 0,001 до 2 А, номинал - 1 А)
Перегрузочная способность при 23°С 100 А в течение 10 с
300 А в течение 3 с
500 А в течение 1 с
Коэффициент трансформации ТТ
любой
Потребляемая мощность
не более 0,005 ВА на фазу при 11 А
Чувствительность 0,1 % от номинала
Диаметр провода при сквозном подключении
до 4,5 мм
Длительная перегрузочная способность
20 А
Изоляция
Все выходы и входы гальванически изолированы, напряжение до 2500 В переменного тока
Внешние условия
Параметр Значение
Температура хранения от -20 до +85°С
Температура эксплуатации
от -20 до +70°С
Влажность до 95% без конденсации
Степень защиты передней панели IP65
Методы измерения
Параметр Значение
Измерение по истинному среднеквадратичному значению (True RMS) есть
Гармонический анализ (для версий V3, V4, V5, V6) до 40-го порядка
Запись формы сигналов (для версий V5, V6) до 614 значений за период
Скорость обновления
Параметр Значение
Значения мощности 100 мс
Остальные параметры 1 с
Питание
Параметр Значение
D2 90 - 265 В переменного тока
100 - 370 В постоянного тока
Опция D 18 - 60 В постоянного тока
потребление не более 10 ВА
Коммуникации
Параметр Значение
Последовательные порты 2 (на лицевой и задней панелях)
Порт RS485 1 (на задней панели)
Ethernet 10/100BaseT есть
ИК порт 1 (на лицевой напели)
Скорость обмена данными 9600 - 57600 кБит/с
Адрес прибора 0...247
Формат 8 бит, без четности
Протоколы MODBUS RTU/ASCII или DNP 3.0
или МЭК 61850
Импульсный выход
Параметр Значение
Тип С (переключающий контакт)
Сопротивление в замкнутом состоянии 35 Ом
Максимальное напряжение 350 В постоянного тока
Ток нагрузки до 120 мА
Максимальный ток нагрузки
350 мА при 10 мс
 Ток утечки при 350 В
1 мкА
 Стойкость изоляции
3750 В (60 Гц в течение 1 мин)
  Габариты и монтаж
Параметр Значение
 Вес 0,91 кг
 Габариты 123 мм х 123 мм х 118 мм (ВхШхГ)
 Монтаж Shark200
панель МЭК DIN 92 мм или ASCI C39.1
 Монтаж Shark200T
DIN - рейка
 Соответствие стандартам
Параметр Значение
ГОСТ 30206-94 (точность 0,2%)
ANSI(IEEE) C62.41

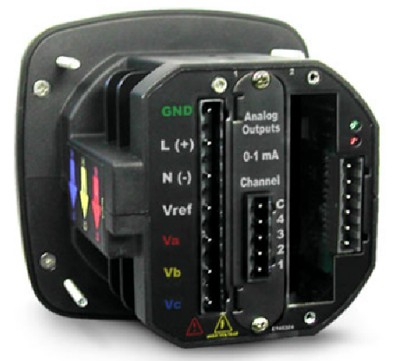

Используя два слота расширения, на приборе уже после монтажа можно установить и использовать дополнительные модули ввода/вывода, причем установленные модули определяются автоматически. В каждый прибор можно установить 2 любых модуля из приведенных ниже:

  • 1INP100S: Интерфейс Ethernet 100BaseT (Встроенные WEB - сервер, поддержка протокола NTP - Network Time Protoco, только 1 на прибор).
  • модуль INP300S: IEC 61850 протокол Ethernet (одновременно Modbus и IEC 61850, 5 одновременных клиентов MMS, несколько логических узлов, отчеты с буферизацией и без буферизации, настраиваемый файл .CID)
  • 1mAOS: Четырехканальный двухполярный модуль аналогового вывода 0 - 1 мА.
  • 20mAOS: Четырехканальный модуль аналогового вывода 0-20 мА.
  • RO1S: Модуль с двумя релейными выходами и двумя дискретными входами.
  • PO1S: Модуль с четырьмя импульсными выходами и четырьмя дискретными входами.
  • FOVPS или FOSTS: Оптоволоконный интерфейсный модуль.
