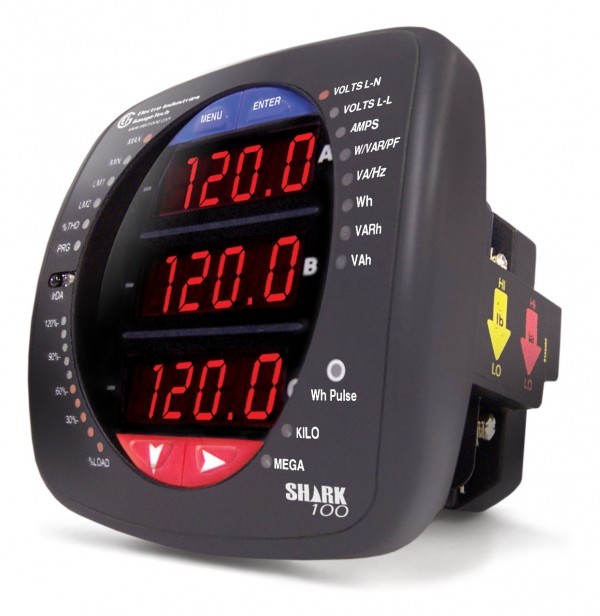

Shark 100 (V3) - Многофункциональный измеритель электрической энергии и мощности

Главная → Каталог → Измерители электрических параметров
Shark 100 (V3) - Многофункциональный измеритель электрической энергии и мощности Shark 100 (V3) - Многофункциональный измеритель электрической энергии и мощностиShark 100 (V3) - Многофункциональный измеритель электрической энергии и мощности
Артикул: Shark 100 (V3)
Заказать
Измеритель параметров электросети Shark 100 (V3) предназначен для мониторинга промышленных и бытовых электросетей. Возможность измерения активной, реактивной и полной энергии, а так же есть поддержка протока DNP 3.0.

Многофункциональный измеритель параметров электросети Shark 100 (V3) - это один самых эффективных устройств в своей категории. Основанный на новой платформе, этот измеритель во много раз дешевле аналогов. Измерители Shark превосходят стандарты измерения электроэнергии ANSI C12.20 и ГОСТ Р 52323-2005.

Прибор использует производительную технологию DSP с АЦП высокого разрешения для обеспечения точного коммерческого учета электроэнергии в биллинговых системах, электросетевых организациях и других важных производствах.

Внесен в Государственный реестр СИ РФ. В комплект входит программное обеспечение контроля и анализа потребления электроэнергии для измерительных приборов - Communicator EXT. Межповерочный интервал - 10 лет.

Дополнительные возможности:
  • Фиксированное и "скользящее" усреднение потребляемой мощности.
  • Настраиваемые профили электрической нагрузки.
  • Регистрация минимумов и максимумов для основных электрических параметров.
  • Регистрация максимальных значений перенапряжения и минимальных значений провалов напряжения.

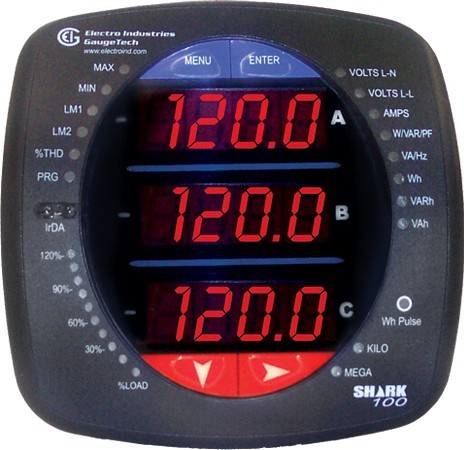

Устройство оборудовано RS-485 портом с поддержкой протокола MODBUS RTU/SCII, а так же импульсным входом. Опциональная поддержка Ethernet - интерфейса 10/100BaseT с протоколом MODBUS TCP. На передней панели установлен ИК-порт, позволяющий выполнить настройку прибора с помощью портативного устройства без использования кабеля.

Shark 100 (V3) разработан для применения в жестких условиях эксплуатации в сетях высокого и низкого напряжения электростанций, подстанций и ответственных объектов. Высокая надежность прибора при прямом подключении к электросети обеспечивается диапазоном измерений фазного напряжения от 416 В до 721 В.

Для монтажа Shark 100 (V3) не требуется большого опыта и высокой квалификации персонала. Прибор может быть смонтирован непосредственно в 4" круглом корпусе стандарта ANSI C39.1, а также в квадратном корпусе 92 мм стандарта МЭК. Бездисплейная модификация прибора может быть установлена непосредственно на стандартную DIN-рейку.

Применена технология V-Switch™(V-ключа). Эксклюзивная технология V-Switch™ компании EIG – это виртуальный, основанный на встроенном программном обеспечении, ключ, который позволяет управлять функциями измерительного прибора дистанционно с использованием канала связи. Это дает возможность обновлять функции Shark 100 после его установки до более высокой уровня без вывода прибора из эксплуатации.

Функциональные возможности в зависимости от V - версии
V1
V2
V3
 V4
Измерение напряжения и тока
 ●  ●
Измерение напряжения, тока, активной мощности, реактивной мощности, коэффициента мощности, полной мощности, частоты
 ●  ●
Измерение напряжения, тока, активной мощности, реактивной мощности, коэффициента мощности, полной мощности, частоты, активной энергии, реактивной энергии и протокол DNP 3.0.

Измерение напряжения, тока, активной мощности, реактивной мощности, коэффициента мощности, полной мощности, частоты, активной энергии, реактивной энергии, % THD (% суммарных нелинейных искажений), мониторинг электрических величин, сигналы при выходе электрических величин за установленные пределы и протокол DNP 3.0.



Точность замеров Shark 100 (Shark 100T)
Измеряемые параметры
Точность измерения, %
Отображаемый диапазон
Фазное напряжение
0,1 %
0 - 9999, в В или кВ
Линейное напряжение
 0,1 % 0 - 9999, в В или кВ
Ток
 0,1 % 0 - 9999, в А или кА
Активная мощность
 0,2 % 0 - 9999, в Вт, кВт или МВт
Активная энергия 0,2 % Программируется, от 5 до 8 цифр
Реактивная мощность
 0,2 % 0 - 9999, в вар, квар или Мвар
Реактивная энергия
 0,2 % Программируется, от 5 до 8 цифр
Полная мощность
 0,2 % 0 - 9999, в В*А, кВ*А, МВ*А
Полная энергия
 0,2 % Программируется, от 5 до 8 цифр
Коэффициент мощности
 0,2 % От ±0,5 до ±1,0
Частота  0,2 % От 45 до 65 Гц
Коэффициент гармоник
 5,0 % От 0 % до 100 %
Относительная нагрузка
 - 10 степеней, от 1 % до 120 %

Технические характеристики: измеритель параметров электроэнергии Shark 100
Входы напряжения
Параметр
Значение
Фазное напряжение
20...416 В
Линейное напряжение
20...721 В
Универсальные входы
есть
Перегрузочная способность входов
IEEC C37.90.1
Коэффициент трансформации ТН
любой
Поддержка 2-х, 3-х, 4-х проводных схем типа "звезда" и "треугольник"
есть
Потребляемая мощность
0,36 ВА (600В)
0,014 ВА (120В)
Токовые входы
 Параметр Значение
Класс 1:
(от 0 до 10 А, номинал - 5А)
Класс 2:
(от 0 до 2 А, номинал - 1 А)
Перегрузочная способность при 23°С 100 А в течение 10 с
300 А в течение 3 с
500 А в течение 1 с
Коэффициент трансформации ТТ
любой
Потребляемая мощность
не более 0,005 ВА на фазу при 11 А
Чувствительность 5 мА
Диаметр провода при сквозном подключении
до 4,5 мм
Длительная перегрузочная способность
20 А
Изоляция
Все выходы и входы гальванически изолированы, напряжение до 2500 В переменного тока
Внешние условия
Параметр Значение
Температура хранения от -40 до +85°С
Температура эксплуатации
от -40 до +70°С
Влажность до 95% без конденсации
Степень защиты передней панели IP65
Скорость обновления
Параметр Значение
Значения мощности 100 мс
Остальные параметры 1 с
Питание
Параметр Значение
D2 95 - 265 В переменного тока
100 - 370 В постоянного тока
Опция D 18 - 60 В постоянного тока
потребление не более 10 ВА
Коммуникации
Параметр Значение
Порт RS485
1 (на задней панели), опция
Ethernet 10/100BaseT
опция
ИК порт 1 (на лицевой панели)
Скорость обмена данными 9600 - 57600 кБит/с
Адрес прибора 0...247
Формат 8 бит, без четности
Протоколы MODBUS RTU/ASCII или DNP 3.0
Импульсный выход (опция)
Параметр Значение
Тип А (нормально разомкнутый)
Сопротивление в замкнутом состоянии 23...35 Ом
Максимальное напряжение 350 В постоянного тока
Ток нагрузки до 120 мА
Максимальный ток нагрузки
250 мА при 10 мс
 Ток утечки при 350 В
1 мкА
 Стойкость изоляции
3750 В (60 Гц в течение 1 мин)
  Габариты и монтаж
Параметр Значение
 Вес 0,91 кг
 Габариты 123 мм х 122 мм х 108 мм (ВхШхГ)
 Монтаж Shark100
панель МЭК DIN 92 мм или ASCI C39.1
 Монтаж Shark100T
DIN - рейка
 Соответствие стандартам
Параметр Значение
ГОСТ P 52323-2005
P 51317.4.2-99
P 51317.4.3-99
P 51317.4.4-99
P 51317.4.5-99
ANSI(IEEE) C 37.90.1
C62.41
