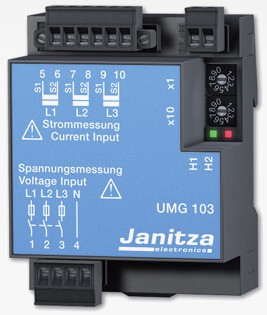

UMG 103 - Анализатор мощности с креплением на DIN рейку

Главная → Каталог → Анализаторы электроэнергии → Анализатор мощности с креплением на DIN рейку
UMG 103 - Анализатор мощности с креплением на DIN рейку UMG 103 - Анализатор мощности с креплением на DIN рейкуUMG 103 - Анализатор мощности с креплением на DIN рейку
Артикул: UMG 103
Заказать

Универсальный измеритель мощности серии UMG 103 предназначен для использования в низковольтных системах распределения электроэнергии.



UMG 103 - это многофункциональный измеритель мощности, и в том числе прибор, с измерением активной энергии, как счетчик, по классу точности 0, 5S.

В дополнение к большому количеству измеряемых основных параметров электроэнергии, UMG 103 обеспечивает измерение множество дополнительных параметров, таких как измерение гармоник, хранения минимальных и максимальных значений, функция счетчика времени эксплуатации прибора, защита паролем.

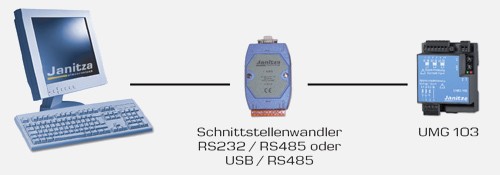

Для подключения и передачи данных в измерителе мощности UMG 103 предусмотрен цифровой порт RS-485 с поддержкой протокола ModBus RTU.



UMG 103 это универсальное измерительное устройство для установки на DIN-рейку. Компактные размеры позволяют осуществить монтаж в ограниченных пространствах, например в монтажных распределительных панелях. Затраты на установку и подключение значительно меньше за счёт крепления измерительного прибора на DIN-рейке.



Прибор UMG 103 может служить в качестве источника измеренных данных и передачи более функциональным анализаторам мощности, таким как UMG 604 или UMG 508 .



Используя такие анализаторы мощности как UMG 604 с интегрированным Modbus/Ethernet-шлюзом и интегрированным Web-сервером, данные переносятся на уровень Ethernet или визуализируются на домашней странице. Некоторые примеры применений: центр сбора информации о стоимости электроэнергии в офисных зданиях, контроль параметров от фидеров к распределительным щитам, центр управления двигателями, сбор параметров в IT и информационных центрах.



Особенности:


  • Измерение в TN и TTсетях
  • 3 входа измерения напряжение (300В CATIII), 3 входа измерения тока
  • Непрерывное сканирование измеряемых входов напряжения и тока
  • Высокая точность измерения, эффективный класс энергии 0.5; U/I, 0.2%
  • Анализ гармоник до 25ой включительно
  • Включает ПО GridVis
  • RS 485 (Modbus RTU, slave)
  • Установка на DIN-рейку 35мм
  • Подходит для монтажа в распределительных щитах







UMG 103 - Анализатор мощности с креплением на DIN рейку
Описание
Тип
Код заказа

Универсальный измерительный прибор 50/60Гц

трансформаторы тока: ...1/А...5/А

UMG 103
52.18.001
Измерительный диапазон
Напряжение фаза-нейтраль

50-240В AC
Напряжение фаза-фаза

 85-415В АС
Входной ток (трансформаторы CTs: ...1A/...5A)

0.001...7.5А
Частота

45...65 Гц
Основные технические характеристики
Категория электрозащиты
CAT III
 300 В AC
Номинальное напряжение
Трехфазная 4-проводная система макс. 240 В / 415 В
Частота сканирования
 5,4 кГц на канал
Квадранты
4
Вес   150 г.

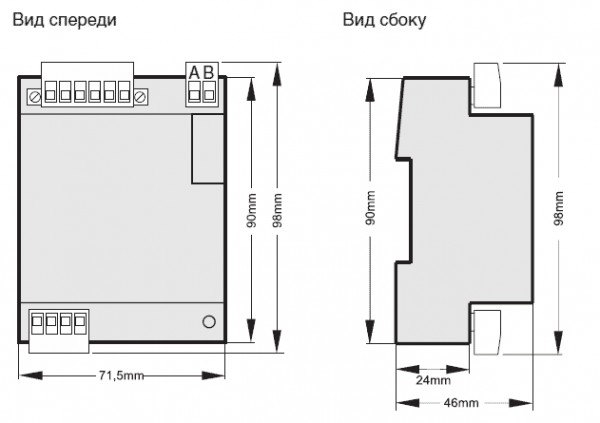

Габаритные размеры   71.5×90×46 мм
Монтаж   35 мм DIN рейка
Температура эксплуатации   −10…55°C
Температура хранения   −20…70°C
Класс защиты Соответствует EN 60529 IP20
Подключаемые проводники (U/I)

Одножильный, многожильный,

с кабельным наконечником

0,08-2,5 мм2,

1,5 мм2

Измерительные параметры, точность измерения
Напряжение
L1, L2, L3, L1-L2, L2-L3, L1-L3
0,2%
Ток L1, L2, L3, N (ток нейтрали рассчитывается) 0,2%
Активная, реактивная и полная мощность L1, L2, L3, сумма
±0,4%
cos φ, коэффициент мощности
L1, L2, L3, сумма

Активная или реактивная энергия
индуктивная или емкостная
Класс 0.5S (кВт)
Частота L1, L2, L3 ±0,1%
Среднее значение
  да
Минимальное или максимальное значение   да
Счетчик времени наработки   да
Измерение качества электроэнергии
Гармоники с 1 по 25
ток, напряжение, L1, L2, L3
0,5%
 Коэффициент искажения THD-U в %
L1, L2, L3
0,5%
 Коэффициент искажения THD-I в % L1, L2, L3
0,5%
Связь
Интерфейсы
RS 485
до 115,2kbps
да
Протокол
 Modbus RTU/slove
  да
