UMG 604 - Анализатор мощности с креплением на DIN рейку
Главная → Каталог → Анализаторы электроэнергии → Анализатор мощности с креплением на DIN рейку

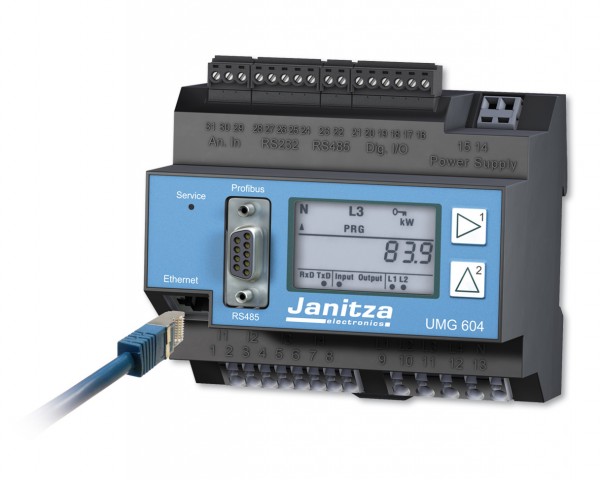

Высокоскоростная шина передачи данных позволяет прибору Janitza UMG 604 передавать и обмениваться информацией с другими устройствами по интерфейсу RS485 на скорости до 921.5 kB/s. Возможность подключения устройства к уже существующей Ethernet сети позволяют осуществить интеграцию анализаторов мощности в устройства ПЛК или в центральную систему управления зданием.
Использование анализатора мощности Janitza UMG 604 с функцией Modbus-шлюза позволяют осуществить быстрое подключение любого прибора с Modbus RTU интерфейсом, где формат данных (протокол) совпадают. Данные могут регистрироваться и масштабироваться.
Особенности:
• Непрерывное измерение с классом точности 0,5S
• Регистрация всех важных параметров качества напряжения (высшие гармоники, кратковременные прерывания, асимметрии и т. д.)
• Ethernet и встроенный веб-сервер
• Программирование собственных приложений в Jasic
• До 7 заданных пользователем программ
• В комплекте ПО GridVis
Функции:
• Анализатор качества электроэнергии
• Контроль качества напряжения
• Оптимизация пиков нагрузки (опционально)
• Функции ПЛК (одновременная работа до 7 свободно программируемых программ, графическая программная среда)
• Регистратор переходных процессов
• Регистратор событий
• Журнал данных
• Шлюз Modbus/Ethernet
| UMG 604 - Анализатор мощности с креплением на DIN рейку | ||
| Основные технические характеристики |
||
| Номинальное напряжение |
Трехфазная 4-проводная система Трехфазная 3-проводная система |
277/480В АС 480В АС |
| Категория электрозащиты | CAT III | 300 В AC |
| Квадранты | 4 |
|
| Непрерывное измерение |
да |
|
| 8 каналов сканирования частоты |
на канал |
20кГц |
| Вес |
350г. |
|

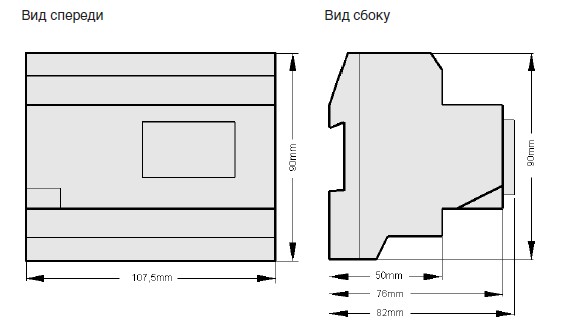

| Размеры |
Д = 107,5 мм * Ш = 90 мм * В = 82 мм | |

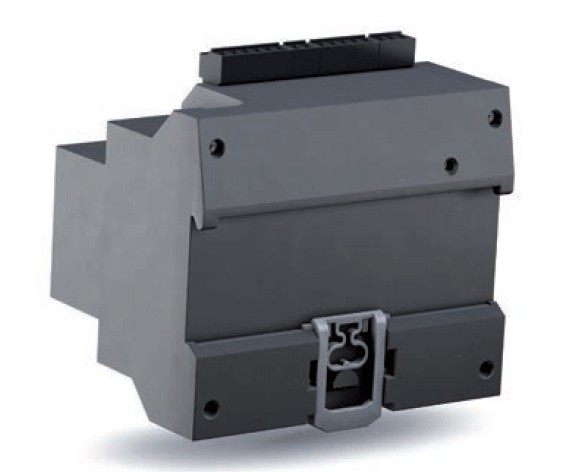

| Установка | 35 мм DIN-рейка | |
| Температура эксплуатации | −10…55°C | |
| Подключаемые проводники (U/I) |
Одножильный, многожильный, с кабельным наконечником |
0,08-2,5 мм2, 1,5 мм2 |
| Класс защиты | Соответствует EN 60529 | IP20 |
| Измерительный диапазон | ||
| Напряжение фаза-нейтраль, AC |
50...300В AC |
|
| Напряжение фаза-фаза, АС |
87...520В АС |
|
| Ток (трансформаторы ...1А/...5А) |
0.001...7.5А |
|
| Частота |
45...65Гц |
|
| Сети |
IT, TN, TT |
|
| Возможность измерения в сетях |
1-фазная, 2-фазная, 3- фазная, 4-фазная |
|
| Отличительные черты |
||
| Входы |
логический или импульсный вход |
2 |
| Выходы |
переключение: логический или импульсный выход |
2 |
| Вход измерения температуры | Pt100, PT1000, KTY83, KTY84 | 1 |
| Защита паролем |
многоуровневый | да |
| Регистрация пиковых значений |
64 канала (опционально) |
да |
| Программное обеспечение | GridVis | да |
| Измерительные параметры, точность измерения | ||
| Напряжение | L1, L2, L3, L1-L2, L2-L3, L1-L3 | ±0,2% |
| Ток | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 |
±0,2% |
| K-фактор | L1, L2, L3, L4 | да |
| Активная, реактивная и полная мощность | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | ±0,4% |
| cos φ, коэффициент мощности | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | да |
| фазовый угол | L1, L2, L3, L4 | да |
| Активная энергия |
L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | Класс 0.5S (.../5A) Класс 1 (.../1А) |
| Реактивная энергия |
L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | Класс 2 |
| Полная энергия |
L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | да |
| Осциллограмма по току, напряжению |
L1, L2, L3, L4 | да |
| Частота | ±0,1% |
|
| Температура | ±1,5% | |
| Среднее значение | да | |
| Минимальное и максимальное значение | да | |
