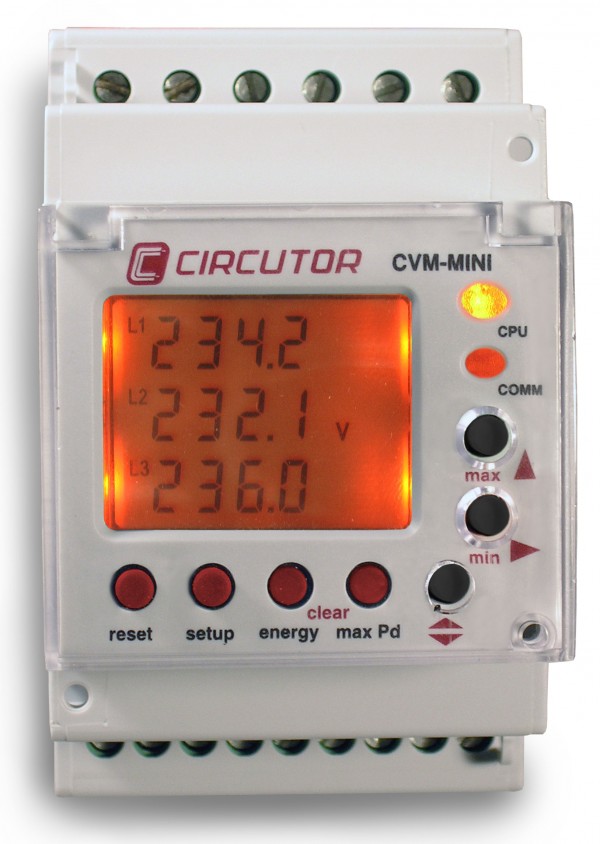

Измеритель параметров электроэнергии CVM-MINI CIRCUTOR - это программируемый недорогой электроизмерительный прибор с креплением на DIN-рейку.
На передней панели прибора CVM-MINI отображаются электрические параметры электросети для трехфазных, симметричных или несимметричных промышленных сетей.
Измеритель параметров электроэнергии CVM-MINI позволяет отображать все электрические параметры с помощью жидкокристаллического дисплея с подсветкой, на который выводятся три мгновенных электрических параметра, максимального или минимального на момент каждой смены страницы экранного отображения.
У анализатора качества электроэнергии CVM-MINI могут быть цифровые выходы (2 штуки), RS-485, ETHERNET, BACnet, LonWorks.
(*) Возможно только с питанием 230V
Анализатор параметров серии CVM-MINI можно заказать в исполнении с внешними трансформаторами тока от 63А до 2000А, в том числе с трансформаторами тока и изменяемым диапазоном.
На передней панели прибора CVM-MINI отображаются электрические параметры электросети для трехфазных, симметричных или несимметричных промышленных сетей.
Измеритель параметров электроэнергии CVM-MINI позволяет отображать все электрические параметры с помощью жидкокристаллического дисплея с подсветкой, на который выводятся три мгновенных электрических параметра, максимального или минимального на момент каждой смены страницы экранного отображения.
У анализатора качества электроэнергии CVM-MINI могут быть цифровые выходы (2 штуки), RS-485, ETHERNET, BACnet, LonWorks.
Серия электроанализаторов CVM MINI - на DIN-рейку (3 модуля) - питание 230 В AC | ||||||
Тип |
Код | Изолированный Вход | Цифровой Выход | Гармоники | Протокол | Интерфейс |
CVM MINI | M52000 | |||||
CVM MINI-ITF-C2 | M52011 | Есть | ||||
CVM MINI-ITF-RS485-C2 | M52021 | Есть |
2 |
Modbus RTU | RS-485 |
|
CVM MINI-ITF-HAR-RS485-C2 | M52031 | Есть |
2 | U и I (15o) | Modbus RTU |
RS-485 |
CVM MINI-ITF-ETHERNET-C2 | M520J1 | Есть |
2 | Modbus RTU | RJ-45 |
|
CVM MINI-ITF-BACnet-C2(*) | M520F1 | Есть |
2 | |
BACnet | |
CVM MINI-ITF-LonWorks-C2 | M52091 | Есть |
2 | LonWorks |
LonTalk5 |
(*) Возможно только с питанием 230V

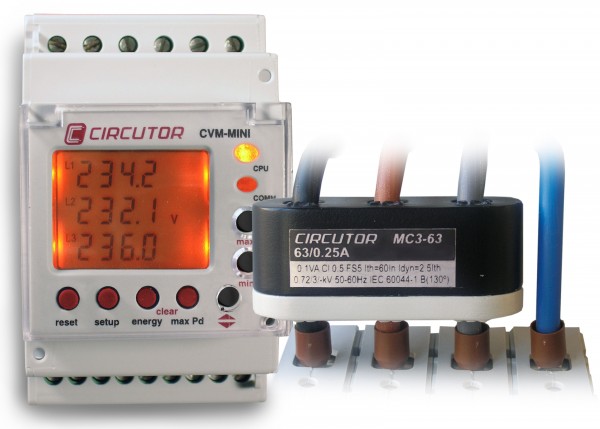

Анализатор параметров серии CVM-MINI можно заказать в исполнении с внешними трансформаторами тока от 63А до 2000А, в том числе с трансформаторами тока и изменяемым диапазоном.
Анализатор параметров электроэнергии CVM-MINI с внешними трансформаторами тока | ||||||
Тип |
Код | Изолированный Вход | Цифровой Выход | Гармоники | Протокол | Интерфейс |
CVM MINI-MC-ITF-C2 |
M52071 | Есть |
||||
CVM MINI-MC-ITF-RS485-C2 |
M52081 | Есть |
2 |
Modbus RTU |
RS-485 |
Однофазные (МС1) и трехфазные (МС3) трансформаторы тока серии МС |
||||||
Тип |
Код |
Максимальный ток, А |
Диапазоны |
Класс 0,5 Мощность |
Измерение |
Внутренний диаметр, мм |
MC3-63 |
M73121 |
63 |
0,1VA |
3 фазы |
7,1 |
|
MC3-125 |
M73122 | 125 |
0,1VA | 3 фазы | 14,6 | |
MC3-250 |
M73123 | 250 |
0,1VA | 3 фазы | 26 |
|
MC1-20-150/200/250 |
M73113 | 250 |
150/200/250 |
0,25VA |
1 фаза |
20 |
MC1-30-250/400/500 |
M73114 | 500 |
250/400/500 |
0,25VA | 1 фаза | 30 |
MC1-35-50/100/150 |
M73116 | 150 |
50/100/150 |
0,25VA | 1 фаза | 35 |
MC1-55-500/1000/1500 |
M73115 | 1500 |
500/1000/1500 | 0,25VA | 1 фаза | 55 |
MC1-80-1000/1500/2000 |
M73117 | 2000 |
1000/1500/2000 | 0,25VA |
1 фаза | 80 |
Технические характеристики: измеритель параметров электроэнергии CVM-MINI | |||||
Измеряемые параметры |
Обозначение |
L1 | L2 |
L3 |
III |
Напряжение фаза-нейтраль | V f-n | • |
• | • |
|
Напряжение фаза-фаза | V f-f | • | • | • |
|
Ток | A |
• | • | • | • |
Частота |
Hz | • | |||
Активная мощность | kW | • | • |
• |
• |
Индуктивная реактивная мощность | kvarL | • | • |
• |
• |
Емкостная реактивная мощность | kvarC |
• | • |
• |
• |
Полная мощность | kVA | • | • |
• |
• |
Коэффициент мощности | PF | • |
• | • | • |
Cos φ | Cos φ | • | |||
Максимальное потребление | Pd | • |
• |
• |
• |
Ток нейтрали | IN | • | |||
Суммарный коэффициент гармонических искажений напряжения | % THD -V |
• | • |
• |
|
Суммарный коэффициент гармонических искажений тока | % THD -A |
• | • | • |
|
kWh (потребляемая и вырабатываемая энергия) | W•h |
• |
|||
kvarh.L (потребляемая и вырабатываемая энергия) | W•h | • | |||
kvarh.C (потребляемая и вырабатываемая энергия) | W•h |
• | |||
Коэффициент гармоник (V и A) | % |
• |
• | • |
15-я |
Температура | oC | • |
