CVM 96 - Щитовой анализатор качества электроэнергии
Главная → Каталог → Анализаторы электроэнергии → Анализатор параметров электрической сети

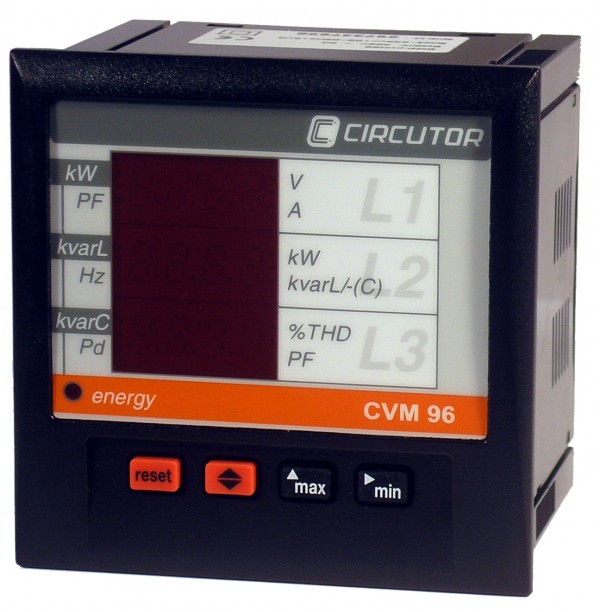

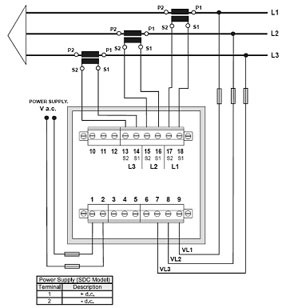

Трехфазный щитовой анализатор качества электроэнергии CVM 96 CIRCUTOR монтируется на распределительные щитки, обладает дополнительными релейными выходами и изолированными токовыми входами.
Анализатор качества электроэнергии CVM 96 позволяет проводить измерения истинных среднеквадратичных значений с помощью трех входов по току и напряжению.
CVM 96 поддерживает RS485 ,RS232 и Ethernet, а так же протоколы ModBus RTU, Metasys, Profibus.
Устройство оснащено жидкокристаллическим дисплеем, на который можно одновременно выводить 3 из 30 доступных для замеров параметров электросети. Обладает небольшим размером: 96 x 96 мм.
Обозначение: • - отображение на экране и передача по каналу связи; •• - передача по каналу связи.
Анализатор качества электроэнергии CVM 96 позволяет проводить измерения истинных среднеквадратичных значений с помощью трех входов по току и напряжению.
- Измерения тока .../5 .../1A.
- Протокол Modbus RTU, Modbus TCP, Johnson Controls, MetasysN2.
- Интерфейс: RS-232, RS-485, Ethernet.
- 2 релейных выхода.
- ITF технология: гальванически изолированный вход, в зависимости от модели.
- Функция максиметра (A/A III/ кВт III/кВ*А III).
- Выбор страницы по-умолчанию.
- Диапазон измерений: 110, 520, 866 В.
- Определение ошибок в подключении.
Устройство оснащено жидкокристаллическим дисплеем, на который можно одновременно выводить 3 из 30 доступных для замеров параметров электросети. Обладает небольшим размером: 96 x 96 мм.
Серия электроанализаторов CVM 96 - на панели 96х96 - питание 230 В AC | |||||||
Тип |
Код | Изолир-й Вход |
Цифровой Выход |
Ток нейтрали | Гармоники | Протокол | Интерфейс |
CVM-96 | M51100 | ||||||
CVM-96-ITF | M51200 | Есть | |||||
CVM-96-F-ITF-RS485-C2-HAR-IN | M51513 | Есть | 2 | Есть | U и I (до 31) | Modbus/RTU | RS-485 |
CVM-96-ITF-RS485-C2 | M51211 | Есть | 2 | Modbus/RTU | RS-485 | ||
CVM-96-ITF-Ethernet-C2-TCP | M51241 | Есть | 2 | Modbus/TCP | Ethernet |
||
CVM 96-ITF-N2-C2 | M51711 | Есть | 2 | Metasys N2 | RS-485 |
PM175 - Анализатор электроэнергии
Технические характеристики: измеритель параметров электроэнергии CVM-NRG96 |
|||||
Измеряемые параметры |
Обозначение |
L1 | L2 |
L3 |
III |
Фазное напряжение |
V |
• |
• | • |
|
Междуфазное напряжение |
V | • | • | • |
|
Ток | A |
• | • | • | •• |
Частота |
Hz | • | • |
• |
|
Активная мощность | kW | • | • |
• |
• |
Индуктивная реактивная мощность | kvarL | • | • |
• |
• |
Емкостная реактивная мощность | kvarC |
• | • |
• |
• |
Полная мощность | kVA | •• |
|||
Коэффициент мощности | PF | • |
• | • | • |
Cos φ | Cos φ | •• | |||
Максимальное потребление | Pd | • |
• |
• |
•• |
Ток нейтрали | IN | •• |
|||
Суммарный коэффициент гармонических искажений напряжения | % THD -V |
• | • |
• |
|
Суммарный коэффициент гармонических искажений тока | % THD -A |
• | • | • |
|
kWh (потребляемая и вырабатываемая энергия) | W•h |
• |
|||
kvarh.L (потребляемая и вырабатываемая энергия) | W•h | • | |||
kvarh.C (потребляемая и вырабатываемая энергия) | W•h |
• | |||
Коэффициент гармоник (V и A) | % |
• |
• | • |
31-я |
