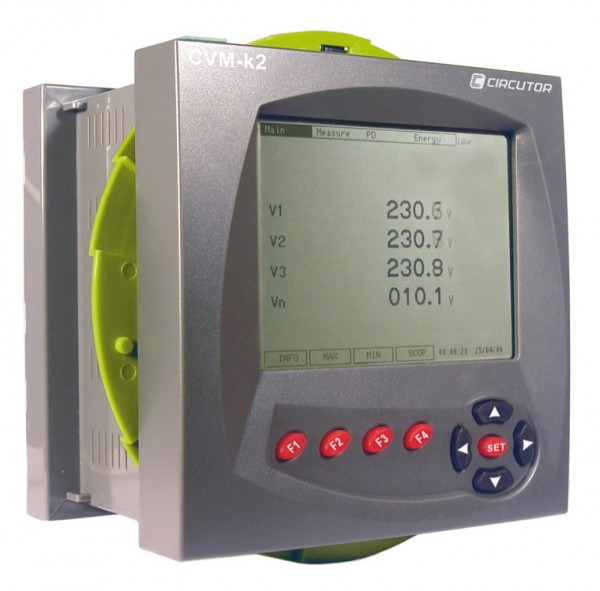

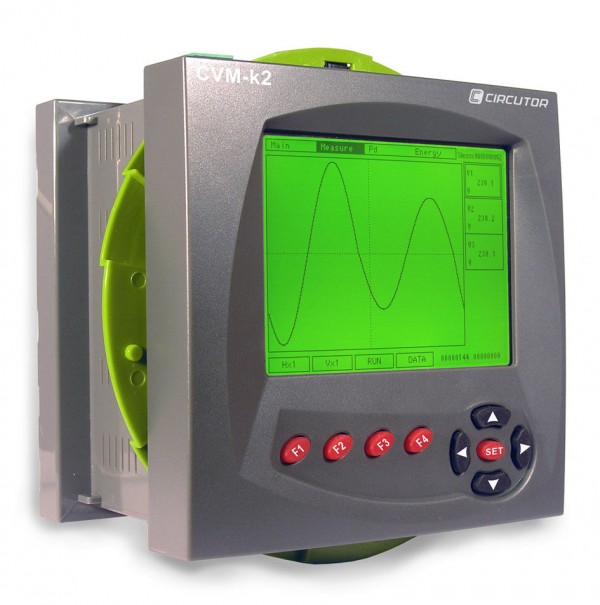

Трехфазный щитовой анализатор качества электроэнергии CVMk2 монтируется на распределительно - силовые щиты для отображения основных параметров трехфазных электросетей.

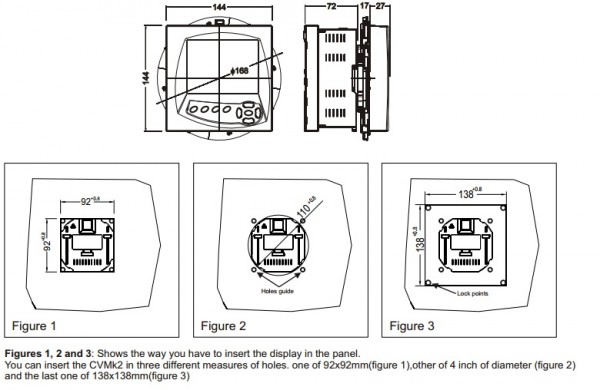

CVMk2 поддерживает RS-485 Modbus/RTU, габариты устройства: 144 х 144 мм. Устройство оснащено жидкокристаллическим дисплеем, на который можно одновременно выводить максимальные и минимальные значения параметров сети с указанием даты и времени.
- Класс 0.2 или 0.5 мощности и энергии.
- Измерения тока ../5 или ../1А.
- Измерение тока нейтрали с преобразователем.
- Опционально измерение потребленной энергии.
- RS-485 Modbus/RTU протокол.
- Возможность подключения внешних модулей (до 3).
- Дисплей с подсветкой.
- Вывод в реальном времени максимальных, минимальных параметров сети с указанием времени и даты.
- Измерение потребленной и произведенной энергии до 100ГВт*ч.
- ITF технология гальванически изолированного входа.
| Серия электроанализаторов CVMk2 (компактное исполнение датчик+дисплей) | ||||
| Тип |
Код | Класс точности |
Протокол | Интерфейс |
| CVMk2-ITF-405 | M54400 | 0,5 | RS-485 | Modbus/RTU |
| CVMk2-ITF-402 | M54402 | 0,2 | RS-485 |
Modbus/RTU |
| Серия электроанализаторов CVMk2 (измерительный модуль) | ||||
| Тип |
Код | Класс точности |
Протокол | Интерфейс |
| M-CVMk2-ITF-405 | M54410 | 0,5 | RS-485 | Modbus/RTU |
| M-CVMk2-ITF-402 | M54412 | 0,2 | RS-485 |
Modbus/RTU |
| Серия электроанализаторов CVMk2 (дисплей) | |
| Тип |
Код |
| Display module | M54420 |
| Серия электроанализаторов CVMk2 (сменные модули для оборудования с возможностью расширения) | |||||||
| Тип |
Код | Выходы | Память SD |
Цифровые входы |
Аналоговые выходы |
Протокол |
Интерфейс |
| k2-EXP-8I/8O-Digital-TR | M54501 | 8 транзисторных оптопар |
8 | ||||
| k2-EXP-8I/4O-Analog |
M54502 | 4(0...20мА) | 8(0...20мА) |
||||
| k2-EXP-8I/4O-Digital-RL | M54503 | 4 реле | 8 | ||||
| k2-EXP-SD-MODBUS/TCP | M54504 | • | Ethernet | Modbus/TCP | |||
| k2-EXP-SD-Memory | M54506 | • | |||||
| k2-EXP-PROFIBUS/DP | M5450A | Profibus/DP | |||||
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
- CVM_k2_manual_EN.pdf 5116.6 КB
- CVM_k2_installation_guide_EN.pdf 1355.2 КB
- CVM_k2_Catalog_EN.pdf 808.6 КB
