CVM1D - Однофазный анализатор электроэнергии с креплением на DIN рейку
Главная → Каталог → Анализаторы электроэнергии → Анализатор параметров электрической сети с креплением на DIN рейку

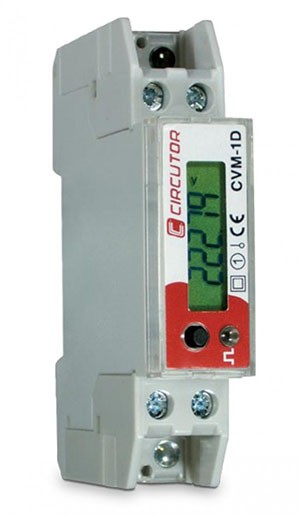

Однофазный анализатор качества электроэнергии CVM 1D предназначен для мониторинга параметров промышленных и бытовых электросетей до 32А.
Анализатор качества электроэнергии CVM 1D проводит замеры в 4 квадрантах, обладает программируемым импульсным выходом, степень защиты IP 31.

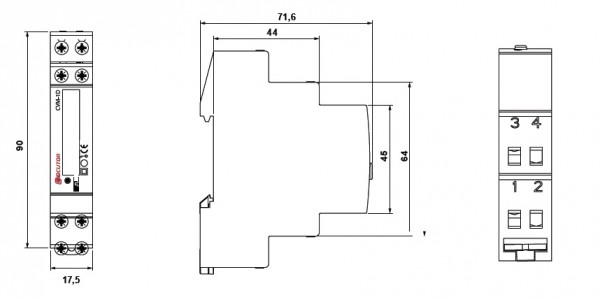

Устройство изготовлено в корпусе с 1 DIN модулем (18 мм), небольшие размеры позволяют выполнить установку в любые распределительные щитки.
Анализатор качества электроэнергии CVM 1D проводит замеры в 4 квадрантах, обладает программируемым импульсным выходом, степень защиты IP 31.
CVM 1D оборудован жидкокристаллическим экраном с шестью цифрами, на которые можно вывести среднеквадратичные значения одного из 24 измеряемых параметров электросети. ППоддерживает протокол передачи данных Modbus/RTU (RS-485) и совмести со специализированным программным обеспечением PowerStudio.

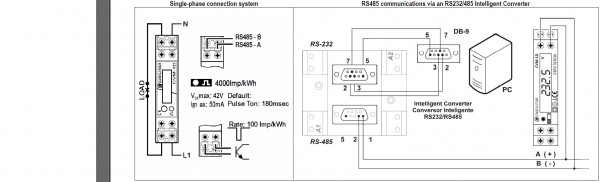

- 6-символьный жидкокристаллический дисплей.
- RS-485 Modbus/RTU интерфейс.
- Программируемый импульсный выход и сигнализация.
- Измерения в 4 квадрантах.
Устройство изготовлено в корпусе с 1 DIN модулем (18 мм), небольшие размеры позволяют выполнить установку в любые распределительные щитки.
| Электроанализаторы CVM 1D - на DIN рейку - питание и мониторинг 86...276 В AC | ||||||
| Тип |
Код | Номинальный ток |
Класс мощности |
Цифровые выходы |
Протокол | Интерфейс |
| CVM 1D-C | M55510 | 250 мА...32 А | 1 | 1 | ||
| CVM 1D-RS485-C |
M55511 | 250 мА...32 А |
1 | 1 | Modbus/RTU | RS-485 |
| Технические характеристики: измеритель параметров электроэнергии CVM-1D |
|
| Параметры сети питания | Значение |
| Однофазное электропитание | 230 В АС ± 20% |
| Потребление электроэнергии |
1.5 ВА |
| Частота тока | 50/60 Гц |
| Параметры сети мониторинга | Значение |
| Фазное напряжение | 184 В АС до 276 В АС |
| Частота тока | 50/60 Гц |
| Номинальный ток | 32 А |
| Минимальный ток | 20 мА |
| Максимальный ток | 36 А |
| Параметры транзисторного выхода | Значение |
| Тип | Оптоизолированный транзистор NPN |
| Максимальное рабочее напряжение | 35 В DC |
| Максимальный ток | 50 мА |
| Максимальная частота | 5Гц (импульсов/с) |
| Длительность импульса | 100 мс (настраиваемое значение) |
| Изоляция | 3.7 кВ/1 мин |
| Передача данных | Значение |
| Порт/протокол | RS-485/Modbus/RTU |
| Параметры среды | Значение |
| Рабочая температура | -10°C до +50°C |
| Степень защиты | IP31 |
| Влажность | 5% до 95% |
| Максимальная высота установки | 2000м |
