CVM NET4 - Анализатор качества электроэнергии на DIN рейку 4 датчика в едином корпусе
Главная → Каталог → Анализаторы электроэнергии → Анализатор параметров электрической сети с креплением на DIN рейку

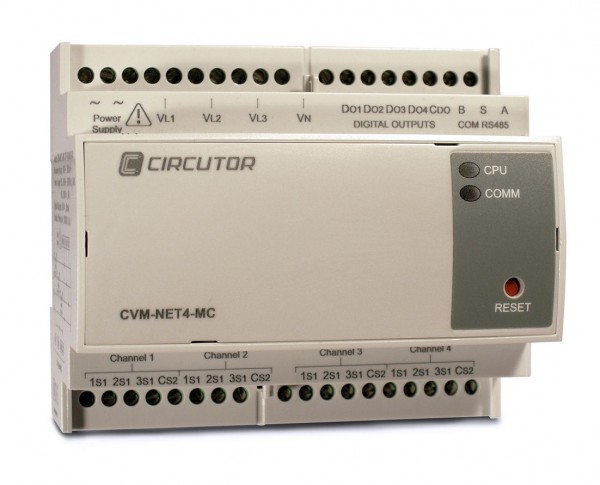

Трехфазный анализатор качества электроэнергии CVM NET4 CIRCUTOR с креплением на DIN рейку предназначен для мониторинга промышленных и бытовых сетей, обладает 1 трехфазным входом по напряжению и 4 входами для снятия показаний тока.
Анализатор качества электроэнергии CVM NET4 устанавливается на DIN рейки для измерения реальных среднеквадратичных значений параметров электросети в 4 квадрантах.

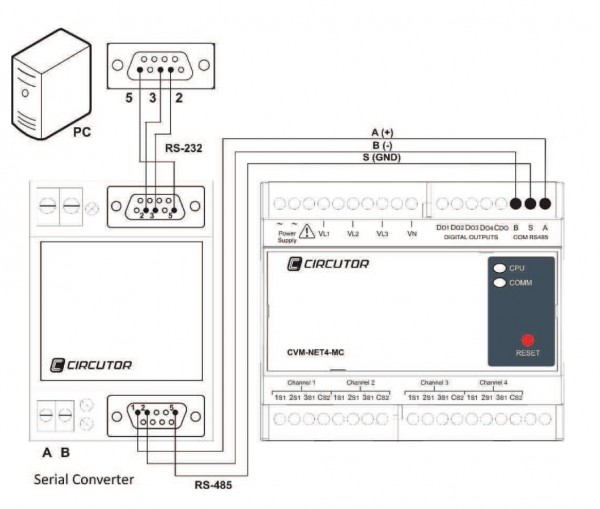

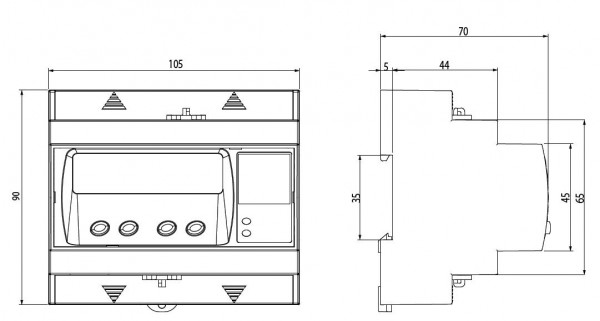

CVM NET4 не оборудован дисплеем, для передачи значений может быть подключен в компьютеру или контроллеру с использованием RS-485 интерфейса. Толщина устройства 70мм.
Обозначение: • - отображение на экране и передача по каналу связи; •• - передача по каналу связи.
Анализатор качества электроэнергии CVM NET4 устанавливается на DIN рейки для измерения реальных среднеквадратичных значений параметров электросети в 4 квадрантах.
CVM NET4 не оборудован дисплеем, для передачи значений может быть подключен в компьютеру или контроллеру с использованием RS-485 интерфейса. Толщина устройства 70мм.
- Формат устройства - 6 DIN модулей.
- Считывание 4 каналов по току с помощью MC-преобразователей (../250мА).
- RS-485 интерфейс (Modbus RTU).
- 4 программируемых выхода.
- Совместимость с PowerStudio/ PowerStudio SCADA/PowerStudio SCADA Deluxe.
Устройство оборудовано 4 цифровыми выходами, управление которыми может осуществляться удаленно.
Серия электроанализаторов CVM NET4 - на DIN рейку - питание 230 В AC | ||||||
Тип |
Код | Цифровых выходов |
Замеры | Квадранты | Интерфейс |
Датчик |
CVM-NET4-MC-RS-485-C4 M |
M55732 | 4 |
4 трехфазных канала | 4 | RS-485 | 250 мА (тип МС) |
Технические характеристики: измеритель параметров электроэнергии CVM-NRG96 |
|||||
Измеряемые параметры |
Обозначение |
L1 | L2 |
L3 |
III |
Фазное напряжение |
V |
• |
• | • |
|
Междуфазное напряжение |
V | • | • | • |
|
Ток | A |
• | • | • | • |
Частота |
Hz | • | |||
Активная мощность | kW | • | • |
• |
• |
Индуктивная реактивная мощность | kvarL | • | • |
• |
• |
Емкостная реактивная мощность | kvarC |
• | • |
• |
• |
Полная мощность | kVA | • | • |
• |
• |
Коэффициент мощности | PF | • |
• | • | • |
Cos φ | Cos φ | • | |||
Максимальное потребление | Pd | • |
• |
• |
• |
Ток нейтрали | IN | • | |||
Суммарный коэффициент гармонических искажений напряжения | % THD -V |
• | • |
• |
|
Суммарный коэффициент гармонических искажений тока | % THD -A |
• | • | • |
|
kWh (потребляемая и вырабатываемая энергия) | W•h |
• |
|||
kvarh.L (потребляемая и вырабатываемая энергия) | W•h | • | |||
kvarh.C (потребляемая и вырабатываемая энергия) | W•h |
• | |||
kVAh (потребляемая и вырабатываемая энергия) | W•h | • |
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
- CVM_NET4_Catalog.pdf 267.5 КB
- CVM_NET4_manual.pdf 619 КB
