CVM BD - Трехфазный анализатор качества электроэнергии на DIN рейку
Главная → Каталог → Анализаторы электроэнергии → Анализатор параметров электрической сети с креплением на DIN рейку

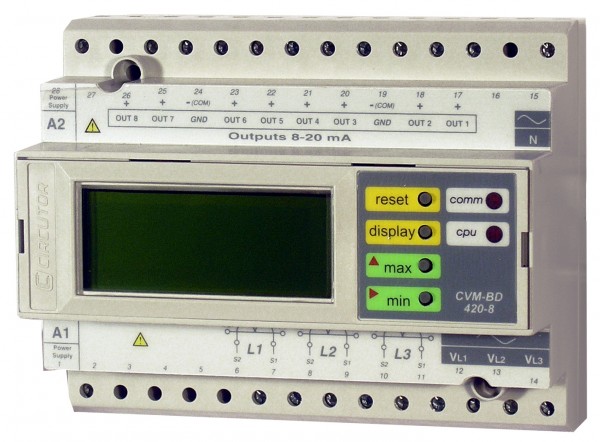

Анализатор качества электроэнергии CVM BD/ CVM BDM с креплением на DIN рейку применяется для регистрации текущих, максимальных и минимальных значений параметров сети.

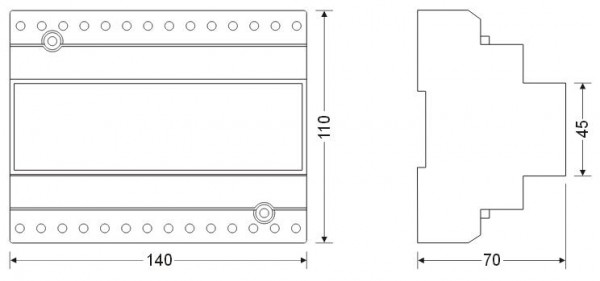

Анализатор качества электроэнергии CVM BD изготовлен в формате 8 DIN модулей, монтируется в распределительные щитки и в местах подключения низкого и среднего напряжения.
Анализатор качества электроэнергии CVM BD изготовлен в формате 8 DIN модулей, монтируется в распределительные щитки и в местах подключения низкого и среднего напряжения.
Устройство поддерживает Modbus-RTU протокол, а также оборудовано дополнительным RS-485 портом для подключения периферийных устройств.
CVM BD предоставляет возможность использования системы оповещения с помощью аналогового сигнала.
Обозначение: • - отображение на экране и передача по каналу связи; •• - передача по каналу связи.
- Измерения тока ../5 или ../1A.
- Замер активной, реактивной и произведенной энергии, емкостной и ундуктивной.
- Формат устройства 8 DIN модулей.
- Поддержка протокола Modbus-RTU.
- Опц. дополнительный RS-485 для подключения периферийных устройств.
- ITF технология: гальванически защищенный вход, в зависимости от модели.
- Выбор отображаемых параметров.
- Внутренние часы.
CVM BD предоставляет возможность использования системы оповещения с помощью аналогового сигнала.
Серия электроанализаторов CVM BD - на DIN рейку - питание 230 В AC (Напряжение сети мониторинга 500 В ф-н/866 В ф-ф) |
|||||
Тип |
Код | Релейных выходов |
Выход 4...20 мА |
Встроенная память |
Интерфейс |
CVM BD-RED-H |
M52110 | - |
- | - | RS-485 |
CVM BD-RED-C2-H | M52111 | 2 | - | - | RS-485 |
CVM BD-RED-420-8-H | M52105 | - | 8 | - | - |
CVM BD-RED-C420-H | M52122 | 1 | 1 | - | RS-485 |
CVM BD-RED-420-H | M52123 | - | 2 | - | RS-485 |
Технические характеристики: измеритель параметров электроэнергии CVM-BD |
|||||
Измеряемые параметры |
Обозначение |
L1 | L2 |
L3 |
III |
Фазное напряжение |
V |
• |
• | • |
|
Междуфазное напряжение |
V | • | • | • |
|
Ток | A |
• | • | • | • |
Частота |
Hz | • | |||
Активная мощность | kW | • | • |
• |
• |
Индуктивная реактивная мощность | kvarL | • | • |
• |
• |
Емкостная реактивная мощность | kvarC |
• | • |
• |
• |
Полная мощность | kVA | • | • |
• |
• |
Коэффициент мощности | PF | • |
• | • | • |
Cos φ | Cos φ | ||||
Максимальное потребление | Pd | • | |||
Ток нейтрали | IN | |
|||
Суммарный коэффициент гармонических искажений напряжения | % THD -V |
• | • |
• |
|
Суммарный коэффициент гармонических искажений тока | % THD -A |
• | • | • |
|
kWh (потребляемая и вырабатываемая энергия) | W•h |
• |
|||
kvarh.L (потребляемая и вырабатываемая энергия) | W•h | • | |||
kvarh.C (потребляемая и вырабатываемая энергия) | W•h |
• |
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
- CVM_BD_manual.pdf 422.3 КB
- CVM_BD_Catalog.pdf 378.3 КB
