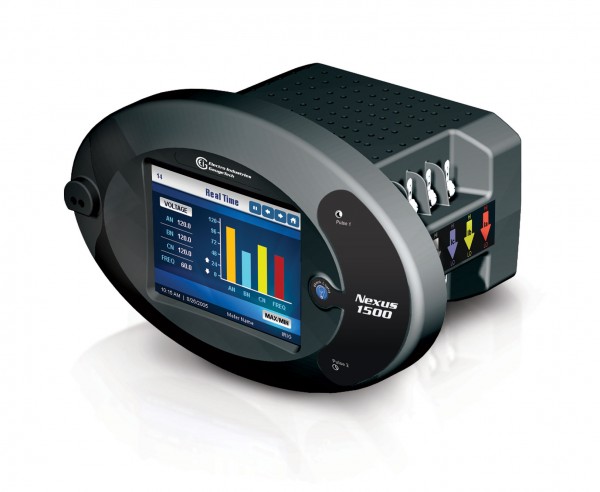

Nexus 1500 - многофункциональный измеритель параметров и качества электрической энергии

Главная → Каталог → Анализаторы и регистраторы качества электроэнергии
Nexus 1500 - многофункциональный измеритель параметров и качества электрической энергии Nexus 1500 - многофункциональный измеритель параметров и качества электрической энергииNexus 1500 - многофункциональный измеритель параметров и качества электрической энергии
Артикул: Nexus 1500
Заказать
Многофункциональный измеритель Nexus 1500 - один из самых передовых устройств контроля показателей энергосетей, формирующий полную картину распределения и потребления электроэнергии в любой точке сети. Позволяет проводить высокопроизводительный коммерческий учет, поддерживает функцию автокалибровки и запись осциллограмм.

Высокоточный измеритель параметров энергосети Nexus 1500
- это высокопроизводительное устройство для мониторинга электросетей с автоматической калибровкой, погрешностью измерения активной электроэнергии всего 0,06%, расширенными способами коммуникации, функцией оповещения, жидкокристаллическим дисплеем и возможностью записи журналов событий практически неограниченного объема.

Основные характеристики:
  • Погрешность измерения активной электроэнергии 0,06%.
  • Цветной сенсорный дисплей.
  • 8 одновременных подключений через Ethernet.
  • Второй дополнительный порт Ethernet.
  • Яркий цветной дисплей на 256 цветов.
  • Дополнительный оптический порт 100BaseT.
  • Скорость загрузки данных быстрее (в 20 раз), чем у моделей предыдущего поколения.
  • До 16 релейных входов.
  • До 40 дискретных входов.
  • Регистратор переходных процессов с частотой оцифровки 10МГц (200 000 измерений за период).
  • 8-канальная запись формы кривых.
  • Запись перенапряжений, провалов напряжений и переходных процессов.
  • Запись и анализ аварийных токов.
  • Широчайшие возможности записи-1ГБ встроенной памяти.
  • Управление пиковыми перегрузками.

Устройство поддерживает технологию измерений ACCU-MEASURE с автокалибровкой, что обеспечивает высокую точность измерений активной энергии до 0.06% с учетом колебаний температуры. Так же высокую степень достоверности мониторинга обеспечивает учет потерь электроэнергии в силовых трансформаторах и компенсация погрешностей в измерительных трансформаторах.

Особенности технологии Accu-Measure:
  • 8 независимых высокоскоростных 16-разрядных АЦП.
  • Внутренний источник опорного напряжения для периодической автокалибровки.
  • Внутренний датчик температуры для слежения за измерением температуры прибора.
  • Учет воспроизводимых и непротиворечивых электрических измерений.

Измеритель Nexus 1500, помимо стандартных средств связи, поддерживает расширенные способы коммуникации:
  • Порт Ethernet, 100BaseT, RJ45.
  • Оптический порт ANSI, порт USB 2.0.
  • 8 встроенных цифровых высокоскоростных входов.
  • Два встроенных порта RS-485, скорость до 115 кБит.
  • Стандартные протоколы обмена MODBUS RTU/ASCII, DNP 3.0 Level 2., МЭК 61850
  • Доступен второй порт Ethernet, RJ45 или порт с оптическим выходом.
  • Индивидуальные настройки и MAC-адрес для каждого порта Ethernet.
  • До 136 точек измерения в карте статических точек DNP (8 счетчиков, до 64 дискретных и аналоговых выходов).
  • Управление через DNP до 16 реле и 8 точек сброса в исходное состояние.
  • Возможность назначить на точку зону нечувствительности и реакцию на событие.
  • Доступно 250 событий DNP.
  • Оптический порт.
  • 2 последовательных порта RS485.
  • Протокол Modbus RTU/ASCII.
  • Протокол DNP 3.0.
  • Скорость обмена до 115 кБит/с.
  • Модем (56к) с резервной батареей для сообщения об отключении питания.
  • Ethernet 100BaseT.
  • Совмещенный интерфейс Ethernet/модем.

Измеритель Nexus 1500 имеет большой объем памяти. Пользователь распределяет эту память под отдельные  журналы, указывая их количество и число параметров. Доступно 8 независимых журналов событий, каждый из которых может иметь до 64-х параметров. Такой объем памяти позволяет хранить данные годами.

Внешние модули вывода:

  • 1mAON4 - 4 аналоговых выхода, 0...1мА
  • 1mAON8 - 8 аналоговых выходов, 0...1мА
  • 20mAON4 - 4 аналоговых выхода, 4...20мА
  • 20mAON8 - 8 аналоговых выходов, 4...20мА
  • 8Al1 - 8 аналоговых выходов, 0...1мА
  • 8Al2 - 8 аналоговых выходов, 0...20мА
  • 8Al3 - 8 аналоговых выходов, 0-5V DC
  • 8Al4 - 8 аналоговых выходов, 0-10V DC
  • 4RO1 - 4 релейных выхода
  • 4PO1 - 4 твердотельных импульсных выхода
  • PSIO - БП для дополнительных модулей вывода (должен заказываться с модулями)
  • MDIO - Монтажные скобы (должны заказываться с модулями)
