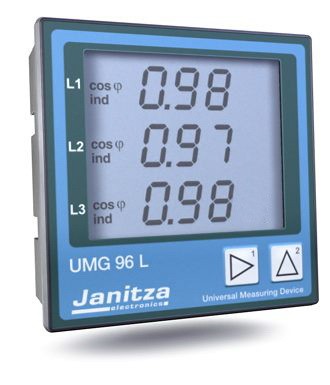

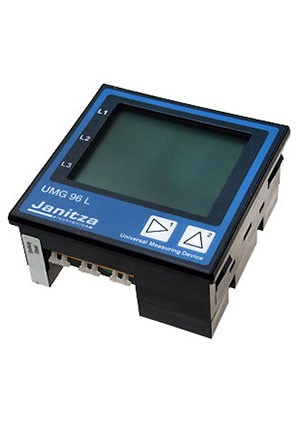

Анализатор параметров электрической сети UMG 96L как и UMG 96S предназначен для измерения, хранения и контроля электрических параметров сети с напряжением до 255В и частотой 50/60 Гц. Измерение можно проводить в трехфазной системе с нейтральным проводом.

Особенности UMG 96L :

• Габаритные размеры (96 х 96 мм)



• Настройка отображаемых параметров и авторотация дисплея - все значения измерений могут быть выведены на просмотр в начальном состоянии поставки. Значения измерения, которые не требуются, могут быть скрыты и показаны снова при необходимости. Для авторотации дисплея может быть установлен временной интервал от 1 до 250 секунд. Функция авторотации дисплея может быть выключена.



• 3 входа измерения напряжение (300В CATIII), 3 входа измерения тока



• Отображение Мин. / Средн. / Макс. значений за выбранный интервал



• Измерения параметров электроэнергии (I, U, F, P, Q, S, cos phi, активная и реактивная энергия)



• Защита паролем - пользователь может защитить программирование и конфигурацию от несанкционированных изменений при помощи пароля из трёх цифр.



• Счётчик рабочих часов автоматически запускается при первом включении прибора, и н может быть обнулён. Время записывается с дискретностью в 15 минут и отображается в часах.



• L-N: 196... 255 V - AC



UMG 96L - Анализатор параметров электрической сети
Основные технические характеристики
Частота сканирования										2,5/3rГц
Входное измерительное напряжение										230/400В (стандарт), 60/120В, 120/220В (специальная версия)
Вес										250г
Габаритные размеры:										Ш96 x В96 x Г42мм
Установка										крепление на панель
Рабочая температура:										-10°C .. +55°C
Температура хранения:										-20°C .. +70°C
Класс защиты	Соответствует EN 60529									IP20
Подключаемые проводники (U/I)	Одножильный, многожильный, с кабельным наконечником									0,08-2,5 мм2, 1,5 мм2

Измерительный диапазон
Напряжение фаза-нейтраль L-N		Для стандартной версии 230/400В:  50В .. 255В
Напряжение фаза-фаза L-L		Для стандартной версии 230/400В: 86В .. 442В
Ток	...1А или ...5А	0.02...6А
Частота		45...65Гц

Измерительные параметры, точность измерения
Измерительные параметры	Дисплей	Измерительные диапазон	L1	L2	L3	Sum	Минимальное значение	Среднее значение *	Максимальное значение		Точность измерения
Ток ...1А/...5А L1-L3	0...0.99кА	0.02...5А	•	•	•			•	•	•	±1%
Ток нейтрали рассчитывается	0...0.99кА	0.06...18А				•		•	•	•	±3%
Напряжение фаза-нейтраль	0...34кВ	50...255В AC**	•	•	•		•			•	±1%
Напряжение фаза-фаза	0...60кВ	86...442В АС**	•	•	•		•			•	±2%
Частота (U)	45...65Гц		•								±1.5%
Активная мощность, sum ±	0.00Вт...150МВт	1.8W...2.4kW	•	•	•	•		•	•	•	±1.5%
Полная мощность, sum	0.00Вт...150MВА	1.8VA...2.4kVA	•	•	•	•		•		•	±1.5%
Реактивная мощность,sum	0.00Вт...150Mвар	1.8var...2.4kvar	•	•	•	•		•			инд..±1.5%
cos φ	0.00 емк...1.00...0.00 инд.	0.00 kap...1.00...0.00 ind.	•	•	•	•					±3%
Активная энергия, потребляемая	0...999.999.999kWh					•					класс 2
Реактивная энергия, индуктивная	0...999.999.999kWh					•					класс 2
Счетчик времени наработки	0...999.999.999h										±2 мин в день

* Время усреднения: 5, 10, 30, 60, 300, 480, 600, 900 сек.
