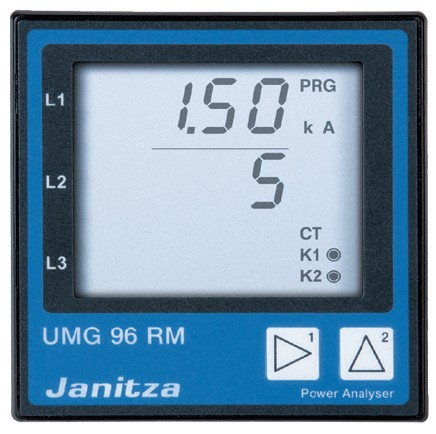

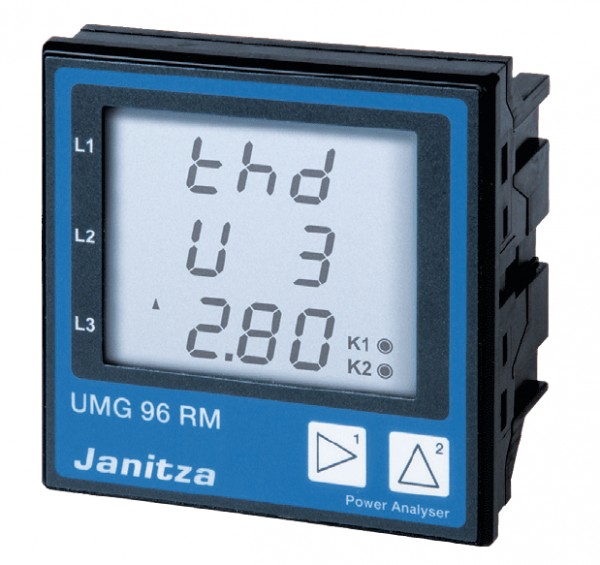

Анализатор параметров электрической сети UMG 96RM Janitza предназначен для измерения, регистрации и контроля электрических параметров (действующих среднеквадратичных значений) в сетях с низким и средним напряжением (1 и 3 фазных систем с нейтральным проводником).



Прибор UMG 96RM регистрирует данные по потреблению электрической энергии, стандартные характеристики, такие как ток, напряжение, частота, мощность, а также параметры качества электроэнергии, такие как гармоники до 40-й включительно.

Работа с UMG 96RM позволяет получить подробный анализ качества электроэнергии с скриншотами с помощью бесплатного пакета мощного программного обеспечения GridVis.

Работая с программой и анализируя измерения, вы получите рекомендации по обеспечению требуемого качества электроэнергии и расчеты необходимости коррекции качества электроэнергии.



Также анализатор параметров электрической сети UMG 96RM позволяет провести анализ гармоник напряжения и тока. Благодаря UMG 96RM детализация потребления энергии и профиля нагрузки становиться простой задачей в рамках исследования энергохозяйства.



Анализатор параметров электрической сети UMG 96RM дает необходимую информацию о плохом качестве энергии и позволяет принять меры для решения проблем энергосети.



Особенности UMG 96RM:

• ЖК-дисплей с подсветкой
• Измерение истинных среднеквадратичных значений (TRMS)
• Частота дискретизации измеренного сигнала по входу напряжения и тока 21,3 кГц или 25,6 кГц
• Гармонический анализ до 40-го порядка
• 7 Счетчиков энергии для L1, L2, L3 и суммы
• 8 тарифов
• Высокая точность измерения, класс точности 0,5; точность измерения U и I - 0,2%
• Высокая надежность и долгий срок службы
• В комплект бесплатно входит пакет программного обеспечения GridVis



Анализатор параметров электрической сети UMG 96RM
Тип	UMG 96RM	UMG 96RM-P	UMG 96RM-M	UMG 96RM-E	UMG 96RM-CBM	UMG 96RM-EL
Напряжения сети: максимальное значение для 3-х фазных, 4 проводных систем с заземленной нейтралью  L/N=277В AC (50/60 Гц) • L/L=480В AC (50/60 Гц)
Напряжение питания: 95-240В AC (45-65Гц) • 80-340В DC*
3-проводная/4-проводная сеть	•	•	•	•	•	•
4 квадранта	•	•	•	•	•	•
Частота выборки 50/60 Гц	21.3/25.6 кГц	21.3/25.6 кГц	21.3/25.6 кГц	21.3/25.6 kHz21.3/25.6 кГц	21.3/25.6 кГц	21.3/25.6 кГц
Непрерывное измерение	•	•	•	•	•	•
Гармоники V/A	1…40	1…40	1…40	1…40	1…40	1…40
Коэффициент нелинейности THD-V/THD-I в %	•	•	•	•	•	•
Класс точности V, A	0.2 / 0.5	0.2 / 0.5	0.2 / 0.5	0.2 / 0.5	0.2 / 0.5	0.2 / 0.5
Класс точности энергии	0.5	0.5	0.5	0.5	0.5	0.5
Тарифы электроэнергии 8xkWh/8xkVArh
Цифровые выходы	-	4	-	-	4	-
Цифровые/импульсные выходы	2	6	2	2	6	-
Цифровые входы/выходы (настраиваемые)	-	-	-	3	-	-
Вход для измерения температуры и аналоговый выход	-	-	-	2	-	-
4-ый вход для измерения тока	-	•	-	•	•	-
Память мин./макс. значений	•	•	•	•	•	•
Объем памяти	-	256 Мб**	-	256 Мб**	256 Мб**	-
Часы и батарея	-	•	-	•	•	-
ЖК дисплей с подсветкой	•	•	•	•	•	•
ПО GridVis для управления и анализа данных сети	GridVis	GridVis	GridVis	GridVis	GridVis	GridVis

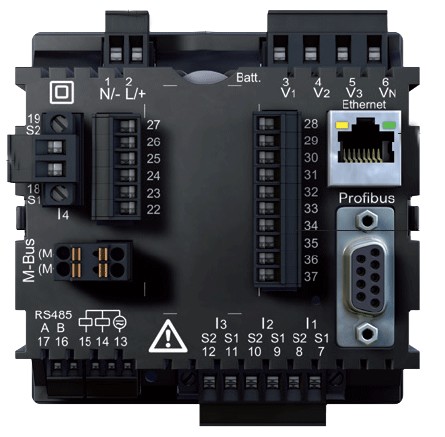

Интерфейсы:
RS485	•	•	-	•	•	-
Profibus	-	•	-	-	-	-
M-Bus	-	-	•	-	-	-
Ethernet	-	-	-	•	-	•
USB	-	•	-	-	•	-
Протоколы:
Modbus RTU	•	•	-	•	•	-
Profibus DP V0	-	•	-	-	-	-
TCP/IP	-	-	-	•	-	•
* Дополнительные напряжения питания как опция ** 192 Мб доступны для записи значений. Необходим преобразователь интерфейсов или мастер-устройство со шлюзом для конфигурирования прибора в базовой комплектации
