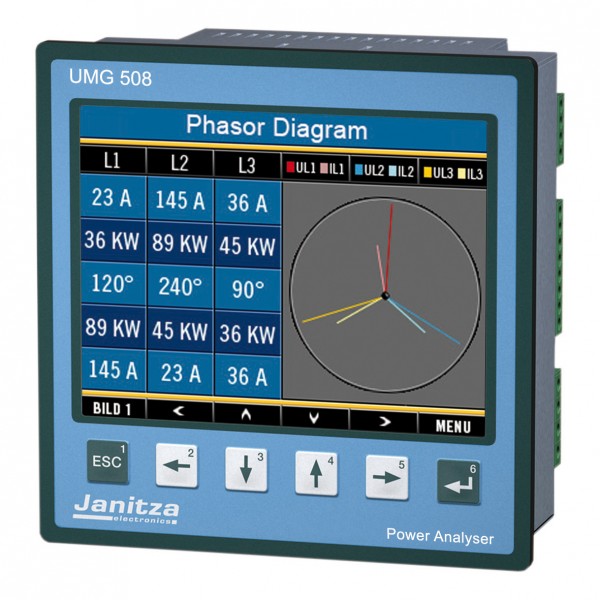

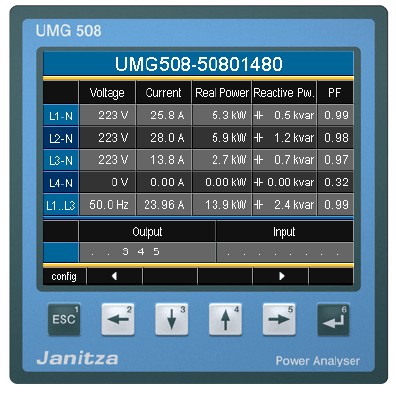

UMG 508 - Анализатор качества электроэнергии
Главная → Каталог → Анализаторы и регистраторы качества электроэнергии
Многочисленные варианты для подключения к промышленным сетям, таким как: RS485 (Modbus RTU, Profibus), Ethernet TCP/IP, BACnet, HTTP, FTP, SNMP, SMTP, SNTP, или DNS позволяют осуществить эффективную, оптимальную и быструю интеграцию прибора.
Измерение производится по 4 отдельным входам тока, применяемых как для трехфазных систем с дополнительными измерениями в N или PE, так и для измерения 4 индивидуальных однофазных нагрузок.
Анализатор качества электроэнергии UMG 508 имеет индивидуальный счётчик электроэнергии для каждого входа. Большой объём встроенной памяти данных в 256 MB позволяет осуществлять регистрацию всех измерений в течении многих месяцев, без промежуточной синхронизации.
Сферы применения анализатора качества электроэнергии UMG 508:
• Контроль широкого диапазона электрических и энергетических параметров
• Непрерывный контроль качества электроэнергии по EN 50160
• Ethernet шлюз для вторичных измерительных приборов
• Анализ качества электрической энергии и регистрация событий об отклонениях в сети
• Центр сбора информации о стоимости потреблённой энергии
• Удалённый контроль и удаленное управление объектами
• Применение в испытательных комплексах или установках
Особенности UMG 508 :
• Измерение качества электроэнергии в соответствии с DIN EN 61000-4-30
• Гармонический анализ с 1-ой по 40-ю гармоники для U-LN, U-LL, I, P (потребление / генерация) и Q (инд./емк.)
• Измерение обычных и промежуточных гармоник (U-LN, U-LL, I) в соответствии с DIN EN 61000-4-7
• Анализ и оценка по DIN EN 50160 при помощи программного обеспечения GridVis для анализа и программирования
• Измерение в TN и TT сетях
• Непрерывная выборка с входов тока и напряжения с частотой 20кГц
• Запись более чем 2000 различных измеряемых параметров за цикл измерения
• Обнаружение переходных процессов с длительностью более 50мкс и запись до 16000 выборок
• Регистрация данных, память событий (256MB Flashdisk)
• Profibus DP/V0, альтернативно RS 485 (Modbus RTU, Modbus-Master, опционально BACnet)
• Ethernet (Web-Server, E-Mail, опционально BACnet)
• Программирование специализированных клиентских применений в Jasic
| UMG 508 - Анализатор качества электроэнергии |
||||||||||
| Основные технические характеристики |
||||||||||
| Номинальное напряжение |
Трехфазная 4-проводная система (L-N, L-L) Трехфазная 3-проводная система (L-L) |
277/480 В AC 480 В AC |
||||||||
| Категория электрозащиты |
CATIII | 600 В | ||||||||
| Квадранты |
4 | |||||||||
| Непрерывное измерение |
да | |||||||||
| 8 каналов сканирования частоты |
на канал | 20кГц |
||||||||
| Вес | 1кг | |||||||||
| Размеры |

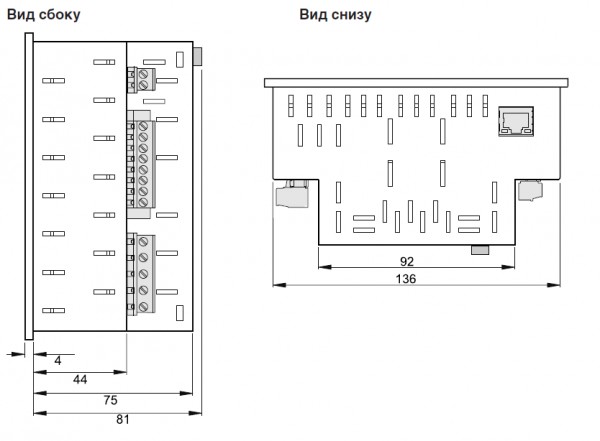

144×144×81 мм |
|||||||||
| Монтаж | Соответствует IEC EN 60999-1/DIN EN 50022 | Щитовое исполнение | ||||||||
| Рабочая температура | -10…55 °C | |||||||||
| Подключаемые проводники (U/I) | Одножильный, многожильный,
с кабельным наконечником |
0,08-2,5 мм2, 1,5 мм2 |
||||||||
| Степень защиты |
IP20 |
|||||||||
| Измерительный диапазон | |
| Напряжение фаза-нейтраль, AC |
10...600 В АС rms |
| Напряжение фаза-фаза, АС |
18...1000 В АС rms |
| Ток (трансформаторы ...1А/...5А) |
0,005...6 A |
| Частота |
40...70 Гц |
| Сети | TN, TT |
| Возможность измерения в сетях | 1-фазная, 2-фазная, 3- фазная, 4-фазная |
| Отличительные черты |
||
| Входы |
логический или импульсный вход | 8 |
| Выходы |
переключение: логический или импульсный выход |
5 |
| Защита паролем |
многоуровневая |
да |
| Регистрация пиковых значений |
64 канала (опционально) |
да |
| Программное обеспечение |
GridVis | да |
| Особенности | |
| Память | 256 Мб |
| Часы | ±1мин в месяц |
| Язык программирования Jasic |
|
| Счетчик времени наработки | да |
| Jasic | |
| Измерительные параметры, точность измерения |
||
| Напряжение | L1, L2, L3, L1-L2, L2-L3, L1-L3 |
±0,1% |
| Ток | L1, L2, L3, L4, sum L1-L3, sum L1-L4 |
±0,2% |
| K-фактор | L1, L2, L3, L4 |
да |
| Активная, реактивная и полная мощность | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 |
да |
| cos φ, коэффициент мощности | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | да |
| Активная энергия | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 Потребленная Сгенерированная |
Класс 0.5S (.../5A) Класс 1 (.../1А) |
| Реактивная энергия | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 Индуктивная Емкостная |
Класс 2 |
| Полная энергия | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | да |
| Осциллограмма по току, напряжению | L1, L2, L3, L4 | да |
| Частота | ±0,01% | |
| Среднее значение | да | |
| Измерение качества электроэнергии |
||
| Гармоники с 1 по 40 |
Ток, напряжение, активная или реактивная мощность L1, L2, L3, L4 |
±0.5% (0.5% rdg + 0.05 rng) |
| Коэффициент искажения THD-U в % |
L1, L2, L3, L4 |
да |
| Коэффициент искажения THD-I в % |
L1, L2, L3, L4 |
да |
| Дисбаланс | L1, L2, L3, L4 | да |
| Переходные |
50 | да |
| Пусковые токи |
10 мс | да |
| Краткосрочные перебои | да | |
| Связь |
||
| Интерфейсы |
|
|
| RS 232 | 9.6, 19.2, 38.4, 76.8, 115.2, 921.6 кБит/с |
да |
| Profibus DP | до 12 Мбит/с |
да |
| Ethernet 10/100 Base - TX | RJ-45 разъем |
да |
| Протоколы | да |
|
| Modbus RTU | да |
|
| Profibus DP V0 |
да |
|
| Modbus TCP | да |
|
| Modbus over TCP | да |
|
| Modbus gateway | да |
|
| HTTP | домашняя страница (конфигурация) | да |
| SMTP | да | |
| SNMP | да | |
| SNTP | синхронизация времени | да |
| TFTP | автоматическая конфигурация | да |
| FTP | передача файлов | да |
| DHCP | да | |
| BACnet/IP | да | |
- UMG508_Manual_RU.pdf 2136.9 КB
