UMG 511 - Анализатор качества электроэнергии
Главная → Каталог → Анализаторы и регистраторы качества электроэнергии

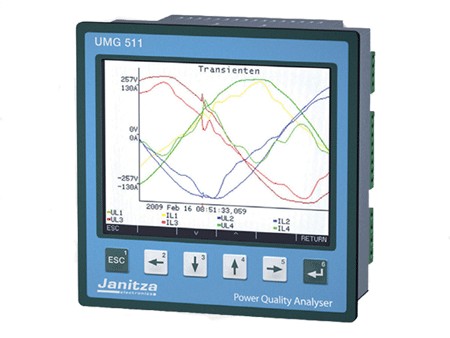

Анализатор качества электроэнергии UMG 511 оборудован 4 измерительными входами по току и напряжению, измеряет и действующие значения тока и напряжения в трехфазной сети 50-70 Гц.
Напряжение подаваемое на UMG 511 используется как опорное напряжение для измерения гармонического состава, переходных процессов, записи событий и подсчёт дозы фликера. Для записи токовых событий необходимо установить номинальное значение тока.
4-ый измерительный вход тока и напряжения представляет отдельную систему измерения. Данный вход используется для того, чтобы измерить ток в нейтральном проводнике
Сферы применения анализатора качества электроэнергии UMG511:
- Непрерывный контроль качества электроэнергии по EN 50160
- Ethernet шлюз для вторичных измерительных приборов
- Анализ отклонений в электрической сети
- Контроль внутренней системы распределения в соответствии с EN 61000-4-7, 4-15, 4-30
- Генератор отчётов для EN 50160 анализов
- Удалённое управление
Особенности:
- Измерение по классу А в соответствии с DIN EN 61000-4-30
- Метод измерения класса A
- Анализ гармоник с 1ой по 63ю гармоники для U-LN, U-LL, I, P (потребление/генерация) и Q (инд./емк.)
- Измерение обычных и промежуточных гармоник (U-LN, U-LL, I) в соответствии с DIN EN 61000-4-7
- Анализ и оценка по DIN EN 50160 при помощи программного обеспечения GridVis для анализа и программирования
- ПО GridVis входит в комплект поставки
- Измерения дозы фликера в соответствии с DIN EN 61000-4-15
- Измерение в TN и TT сетях (500V CATIII)
- 4 измерительных входа по напряжению, 4 измерительных входа по току
- Непрерывная выборка по входу тока и напряжения с частотой 20кГц
- Запись более чем 2000 различных измеряемых параметров за цикл измерения (200мс)
- Обнаружение и регистрация переходных процессов от 50мкс и запись до 16.000 событий
- Регистрация данных / Память событий (256MB Flashdisk)
- 8 цифровых входов и 5 цифровых выходов
- Profibus DP/V0, альтернативно RS 485 (Modbus RTU, Modbus-Master, опционально BACnet)
- Ethernet (Web-Server, E-Mail, опционально BACnet)
- Программирование специализированных клиентских применений в Jasic
| UMG 511 - Анализатор качества электроэнергии |
||||||||||
| Основные технические характеристики |
||||||||||
| Номинальное напряжение |
Трехфазная 4-проводная система (L-N, L-L) Трехфазная 3-проводная система (L-L) |
277/480 В AC 480 В AC |
||||||||
| Категория электрозащиты |
CATIII | 600 В | ||||||||
| Квадранты |
4 | |||||||||
| Непрерывное измерение |
да | |||||||||
| 8 каналов сканирования частоты |
на канал | 20кГц |
||||||||
| Вес | 1кг | |||||||||
| Размеры |

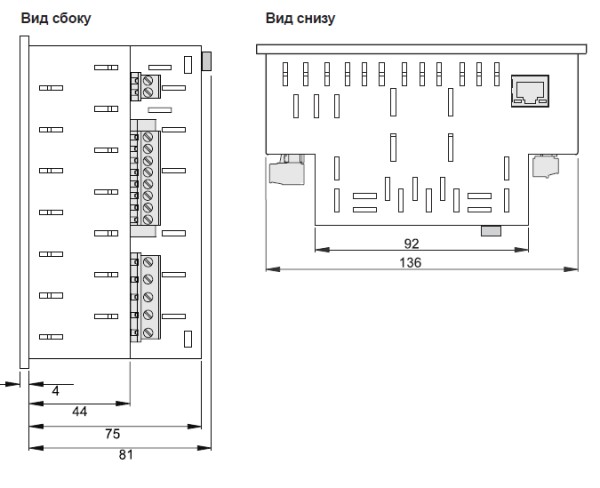

144×144×81 мм |
|||||||||
| Монтаж | Соответствует IEC EN 60999-1/DIN EN 50022 | Щитовое исполнение | ||||||||
| Рабочая температура | -10…50 °C | |||||||||
| Подключаемые проводники (U/I) | Одножильный, многожильный,
с кабельным наконечником |
0,08-2,5 мм2, 1,5 мм2 |
||||||||
| Степень защиты |
IP50 со стороны лицевой панели, IP20 со стороны боковых и задней панелей |
|||||||||
| Измерительный диапазон | |
| Напряжение фаза-нейтраль, AC |
10...600 В АС rms |
| Напряжение фаза-фаза, АС |
18...1000 В АС rms |
| Ток (трансформаторы ...1А/...5А) |
0,005...6 A |
| Частота |
15...440 Гц |
| Сети | TN, TT |
| Возможность измерения в сетях | 1-фазная, 2-фазная, 3- фазная, 4-фазная |
| Отличительные черты |
||
| Входы |
логический или импульсный вход | 8 |
| Выходы |
переключение: логический или импульсный выход |
5 |
| Защита паролем |
многоуровневая |
да |
| Регистрация пиковых значений |
64 канала (опционально) |
да |
| Программное обеспечение |
GridVis | да |
| Особенности | |
| Память | 256 Мб |
| Часы | ±1мин в месяц |
| Возможность создания логического управления |
Язык программирования Jasic |
| Счетчик времени наработки | да |
| Измерительные параметры, точность измерения |
||
| Напряжение | L1, L2, L3, L1-L2, L2-L3, L1-L3 |
±0,1% |
| Ток | L1, L2, L3, L4 Рассчет общего тока |
±0,2% ±0,5% |
| K-фактор | L1, L2, L3, L4 |
да |
| Активная, реактивная и полная мощность | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 40...70 Гц cos φ=1 40...70 Гц cos φ => 0,8 40...70 Гц cos φ => 0,5 15...440 Гц, cos φ => 0,5 |
±(0.4%+0.10%) ±(0.4%+0.0075%) ±(0.5%+0.0075%) ±(0.5%+0.0075%) ±(0.5%+0.0075%) |
| cos φ, коэффициент мощности | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | да |
| фазовый угол | L1, L2, L3, L4 | да |
| Активная энергия | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 |
Класс 0.2S (.../5A) Класс 0.5S (.../1А) |
| Реактивная энергия | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | Класс 2 |
| Полная энергия | L1, L2, L3, L4, Sum L1-L3, Sum L1-L4 | да |
| Осциллограмма по току, напряжению | L1, L2, L3, L4 | да |
| Частота | ±0,01% | |
| Cреднее значение | да | |
| Минимальное и максимальное значение | да | |
| Измерение качества электроэнергии |
||
| Гармоники с 1 по 63 Гармоники четные/нечетные |
Напряжение L1, L2, L3, L4 Измеряемая величина >3% от диапазона измерения Измеряемая величина <3% от диапазона измерения |
±5% ±0,05% |
| Промежуточные гармоники |
Ток, напряжение L1, L2, L3, L4 |
да |
| Коэффициент искажения THD-U в % |
L1, L2, L3, L4 |
да |
| Коэффициент искажения THD-I в % |
L1, L2, L3, L4 |
да |
| Фактическое значение фликера |
L1, L2, L3, L4 |
да |
| Краткосрочное значение фликера |
L1, L2, L3, L4 |
да |
| Долгосрочное значение фликера |
L1, L2, L3, L4 |
да |
| Переходные процессы |
50 мкс |
да |
| Пусковые события | 10 мс | да |
| Пусковые токи |
10 мс | да |
| Регистратор событий |
да | |
| Связь |
||
| Интерфейсы |
|
|
| RS 485 | 9.6, 19.2, 38.4, 76.8, 115.2, 921.6 кБит/с |
да |
| Profibus DP | до 12 Мбит/с |
да |
| Ethernet 10/100 Base - TX | RJ-45 разъем |
да |
| Протоколы | да |
|
| Modbus RTU | да |
|
| Profibus DP V0 |
да |
|
| Modbus TCP | да |
|
| Modbus over TCP | да |
|
| Modbus gateway | да |
|
| HTTP | домашняя страница (конфигурация) | да |
| SMTP | да | |
| SNMP | да | |
| SNTP | синхронизация времени | да |
| TFTP | автоматическая конфигурация | да |
| FTP | передача файлов | да |
| DHCP | да | |
| BACnet/IP | да, опция | |
